向量繪圖
您可以在向量繪圖中動態控制向量符號的外觀。
若要自訂向量繪圖：
執行研究後，產生所需結果的向量繪圖。
用右鍵按一下向量繪圖圖示，然後選擇向量繪圖選項。
向量繪圖選項 PropertyManager 出現。
使用旋轉箭頭來控制向量箭頭的大小
。
使用旋轉箭頭來調整繪圖中的向量密度
。
如有需要，核取僅有曲面，而僅在模型邊界上繪制向量繪圖。
選擇與色彩圖表相符來使用與繪圖中相同的色彩對應，或選擇單一色彩，以單色呈現向量繪圖。若要變更此色彩，按一下編輯色彩。
按一下確定
。
向量繪圖選項的圖例如下：
|

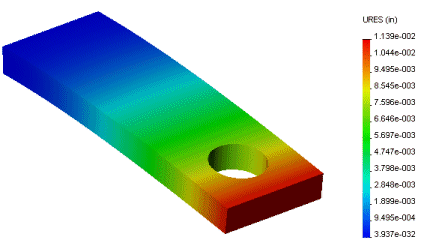

合位移輪廓繪圖 |

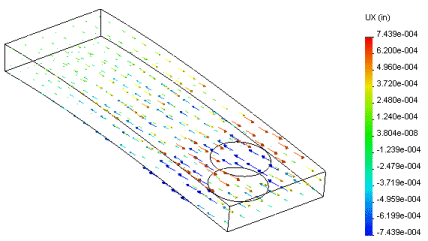

合位移向量繪圖 (預設向量選項) |
|
向量大小較大的合位移向量繪圖 |

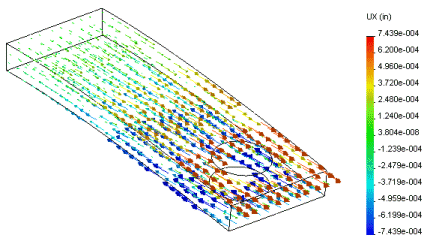

向量密度較高的合位移向量繪圖 |
