輔助視圖

輔助視圖類似於投影視圖，但它展開垂直於現有視圖中的參考邊線。

您可以產生組合件爆炸視圖的輔助視圖。

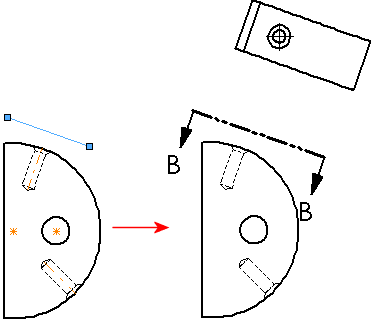

您可以使用繪製的草圖線來摺疊。在此範例中，要適當的定位輔助視圖，在繪製的草圖線及暫存鑽孔軸之間加入一個互相垂直的限制條件。

產生輔助視圖︰

1. 按一下工程圖工具列上的輔助視圖 ，或按一下插入、工程視圖、輔助視圖。

   輔助視圖 PropertyManager 出現。

2. 選取參考邊線（不可是水平或垂直的邊線，因為這樣會產生標準投影視圖）。

   參考邊線可以是零件的邊線、側影輪廓邊線、軸線或繪製的直線。

   無法從細部放大圖產生輔助視圖。

   如果您選擇了拖曳工程視圖時顯示其內容，當您移動游標時，視圖的預覽會顯示。您也可以控制視圖的對正及方位。

3. 移動游標直至視圖位於所需位置，然後按一下以放置視圖。如果需要，您可以編輯視圖的標示及變更對正。

如果使用草圖直線來產生輔助視圖，該草圖被內含以致您不會意外刪除它。您可以在編輯草圖時刪除草圖圖元。

編輯用來產生輔助視圖的草圖繪製線：

1. 選擇輔助視圖。

2. 在輔助視圖 PropertyManager 中，選擇箭頭。

3. 用右鍵按一下視圖箭頭，然後選擇編輯草圖。

4. 編輯草圖直線，然後離開草圖。

編輯視圖的箭頭：
