為 Macintosh 提供的 SolidWorks eDrawings

在 Macintosh® 操作系統上支援 SolidWorks® eDrawings®。 您可以開啟 DXF/DWG、SolidWorks、及 eDrawings 檔案。

在 Mac® 操作系統 (eDrawings for Mac) 上使用的免費附贈的 eDrawings 軟體包含 Windows 版本的大部分功能，其中包含動畫、量測、及列印。eDrawings for Mac 有英文、法文、德文、及日文語言版本。

開啟啟用檢視圖的檔案會啟動 SolidWorks eDrawings Professional 工具 （標示、移動、剖面等等）。並沒有為 Mac 提供的 SolidWorks eDrawings Professional。

除了下列的情況外，使用者的介面與 Windows 的版本類似：

• 某些在 Windows 中以按鈕使用的工具僅能從功能表項次中存取。

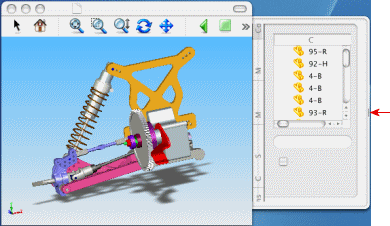

• SolidWorks eDrawings Manager 會在圖面視窗外開啟。拖曳圖面旁的按鈕來展開 eDrawings Manager。

• 要自訂工具列，請在工具列的區域按右鍵，然後選擇自訂工具列。

• 與組態連結的顯示狀態仍保持為連結；您無法在 Macintosh 的介面中關閉這兩者的連結。

僅在 Macintosh 上提供的功能：

• 搜尋在 eDrawings Manager 中的零組件。在零組件清單下的搜尋方塊中，輸入零組件名稱的前幾個字。按一下 X 來清除搜尋。

• Spotlight importer（在螢幕視窗右手邊角落的搜尋方塊）。尋找包含特定零組件、模型組態、圖頁名稱、或標示項次的所有 eDrawings 檔案（僅適用於 Tiger）。

• 拖曳一個 eDrawings 檔案至另一個文件中，例如文字檔案或至剪貼簿中。

• 滑鼠滑輪透明。使整個 eDrawings Viewer 為透明來讓您可以看到於其之後的項目。按下 Ctrl+Alt/Option 並滾動滑鼠滑輪。

• 將標示檔案拖曳到 eDrawings Viewer 中來將其開啟。

• 為影像提供改進的另存新檔類型：SGI 影像、Photoshop、PNG、MacPaint、TGA、及 QuickTime。

• 改進的列印對話方塊選項：另存為 PDF、傳真。

• 開啟或關閉模型反射的顯示。 在選項對話方塊中，於一般的標籤上，選擇或清除顯示反射。

• Macintosh 的外觀及感覺。Drawer、工具列、按鈕等等。

在 Macintosh 上不支援的項目：

• 模擬檔案工具。可以檢視模擬檔案但無法使用如網格、圖例等工具。

• 可內嵌的做為瀏覽器控制。

• 使用許可（Professional 版本）。

• 在原始 SolidWorks 及 DWG 檔案中的 OLE 影像。

• 概觀工具。

• 密碼設定。

• 密碼保護的 DWG 檔案。

• 效能記錄。

• 另存為 STL。

• 另存並以 exe、HTML、或 zip 檔案來傳送。

• 在說明中搜尋。

• 關閉顯示狀態及組態間連結的功能。
