Šroubovice a spirála

V dílu můžete vytvořit křivku spirály nebo šroubovice. Spirálu je možné použít jako křivku trasy nebo vodící křivku pro tažený prvek, nebo vodící křivku pro prvek výplně.

Postup pro vytvoření šroubovice nebo spirály:

  1. Otevřete skicu a načrtněte kružnici. Průměr této kružnice určuje průměr šroubovice (kromě šroubovice s proměnlivým stoupáním).

  2. Klepněte na možnost Šroubovice a spirála na panelu nástrojů Křivky, nebo vyberte položky Vložit, Křivka, Šroubovice/spirála.

  3. Nastavte hodnoty v PropertyManageru Šroubovice/spirála.

  1. Klepněte na OK .

Šroubovice a profil tažení jsou umístěny na hrdle lahve.

Prvek tažení po křivce (zobrazený modře) vytváří závity na hrdle lahve.

Spirálové perko

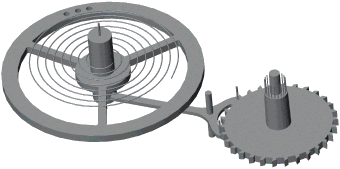

Spirálové perko ve vnitřním mechanismu hodinek

Šroubovice s proměnlivým stoupáním

Prvek odebraný tažením po křivce vytvoří šroubové kolo.
