Data simulace SolidWorks

Tyto informace jsou specifické pro jeden nebo pro více systémů CAD. Další informace jsou k dispozici pod tématem Tabulka funkcí SolidWorks eDrawings.

SolidWorks eDrawings podporuje zobrazení dat SolidWorks Simulation a SolidWorks SimulationXpress, když jsou k dispozici v souborech dílů nebo sestav eDrawings. Součásti můžete posouvat, skrýt a zobrazit, atd. Můžete použít nástroje na záložce Simulace v Manažéru eDrawings k zobrazení sítě, legendy a titulu pro simulaci dat v modelu nebo k otevření dialogového okna Možnosti, kde můžete nastavit možnosti pro otevírání a ukládání souborů.

V programu SolidWorks Simulation jsou všechny výstupní obrázky uloženy do jediného souboru eDrawings. Chcete-li vytvořit jediný soubor eDrawings s více schématy, klepněte pravým tlačítkem myši na položku Studie ve stromu SolidWorks Simulation Manager a vyberte Uložit všechna schémata jako eDrawings.

Při zobrazení souborů obsahujících data analýzy můžete použít všechny nástroje SolidWorks eDrawings a SolidWorks eDrawings Professional.

Chcete-li zobrazit data analýzy a zadat možnosti:

1. Otevřete soubor eDrawings obsahující data simulace.

   Soubor je otevřen a data simulace jsou zobrazena v grafické ploše.

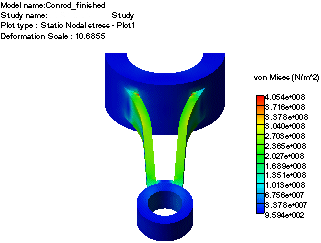

   Tento obrázek ukazuje model (bez sítě) a legendu.



2. Zvolte záložku Simulace , která obsahuje data analýzy a obrázky výsledků a zobrazuje následující nástroje:

• Zobrazit síť. Zobrazí síť analýzy na modelu simulace.

• Zobrazit legendu. Zobrazí legendu barevného označení dat simulace na pravé straně modelu.

• Zobrazit titul. Zobrazí titul nad modelem.

• Možnosti simulace. Otevře dialogové okno Možnosti s vybranou záložkou Simulace. Vyberte jednu z následujících možností:

  • Automaticky otevřít soubory simulace. Načte všechny soubory simulace eDrawings (*.analysis.eprt nebo *.analysis.easm), které jsou ve stejné složce jako otevřený soubor eDrawings.

Pokud otevřete jednotlivý soubor analýzy eDrawings, ostatní soubory eDrawings se neotevřou automaticky.

• Uložit informace o simulaci do souboru eDrawings. Všechna data simulace načtená do aktuálního souboru eDrawings budou uložena s tímto souborem eDrawings.
