Angle de pli

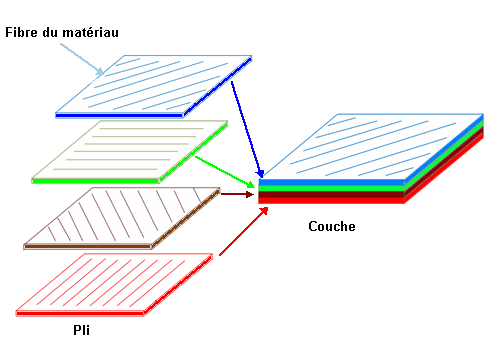

Les laminés sont généralement constitués d'un empilement de plis d'orientation différente. Vous pouvez empiler des laminés de plis d'orientation différente quand vous devez optimiser les capacités de support de charge dans différentes directions. Cet empilement est nécessaire car les laminés sont soumis à des conditions de chargement externe complexes.
.
Remarque : Les laminés unidirectionnels (même orientation de matériau sur tous les plis) conviennent d'habitude pour recevoir des charges dans une seule direction. Ils sont habituellement faibles dans la direction transversale à l'orientation des plis.
Le programme met en évidence l'orientation de référence pour l'angle de pli de 0 degré sur la géométrie par des hachures. La direction d'orientation de pli de chaque laminé, direction X pour les propriétés de matériau, est mise en évidence sur la géométrie. La direction Y est transversale au sens des fibres (sur la surface) et la direction Z est normale à la surface du pli. Les images présentent les directions X, Y et Z pour des angles de direction de fibres de 0 degré et 60 degrés.
|
Angle de pli : 0 degré |
Angle de pli : 60 degrés |
|
|
|
Un trièdre composite est indiqué au centre de la face. Le trièdre a quatre flèches :
|
|
Indique l'orientation 0 degré du pli. La flèche rouge est alignée sur les hachures de surface. |
|
|
Indique l'orientation à 90 degrés du pli. La flèche verte est normale aux bandes sur la surface. |
|
|
La flèche bleue est normale à la surface. L'inversion de l'orientation fait inverser l'orientation de la flèche bleue. |
|
|
Présente la direction de l'orientation de pli. |
