Diagrammes de poutre
Crée des diagrammes de cisaillement, de moment, de torsion ou de force axiale pour les poutres, ou des diagrammes de force axiale pour les barres. Les diagrammes de poutre sont créés selon les directions locales pour chaque poutre.
Tracé
Composante
: Pour les poutres, sélectionnez : Force axiale, Force de cisaillement dans la dir 1, Force de cisaillement dans la dir 2, Moment dans la dir 1, Moment dans la dir 2 ou Couple. Pour les barres, seule la Force axiale est disponible. Cliquez ici pour des informations concernant les directions de la poutre.
Poutres sélectionnées
Toutes. Sélectionnez toutes les poutres.
Sélectionner. Sélectionnez les poutres dans la zone graphique. Le logiciel prend uniquement en compte les Poutres sélectionnées
.
Largeur du diagramme de poutre. Contrôle la largeur des diagrammes de poutre pour une meilleure visibilité.
Propriété
Inclure un titre. Si cette option est cochée, saisissez un titre personnalisé pour le tracé.
Associer le tracé avec l'orientation de la vue nommée. Permet d'associer une orientation de vue prédéfinie au tracé actif.
Pour afficher les directions de la poutre dans un diagramme de poutre actif :
Cliquez à l'aide du bouton droit de la souris sur l'icône du diagramme de poutre, puis sélectionnez Paramètres
.
Dans le PropertyManager, sous Options de tracé de la déformée, sélectionnez Afficher les directions de la poutre.
Cliquez sur
.
Les directions de la poutre sont affichées au centre de chaque poutre. Tous les diagrammes de poutre utilisent ces directions affichées.

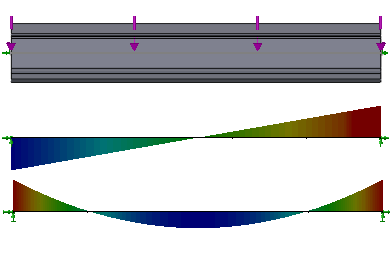

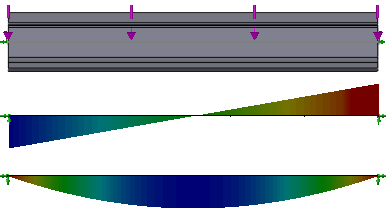

Exemples
