Chargement à distance (Transfert direct)

Utilisez cette option quand le composant non modélisé est légèrement flexible, tout en respectant la condition de petits déplacements. Les chargements à distance (forces et/ou moments) sont appliqués en un point défini par les coordonnées X, Y et Z prises dans le système de coordonnées sélectionné. Le système de coordonnées global est utilisé par défaut si aucun système de coordonnées n'est sélectionné. Les moments à distance sont appliqués autour des axes du système de coordonnées. Le programme calcule et applique les forces équivalentes aux faces sélectionnées. Une force appliquée à un emplacement distant est transférée comme une force et un moment équivalent appliqué aux faces sélectionnées.

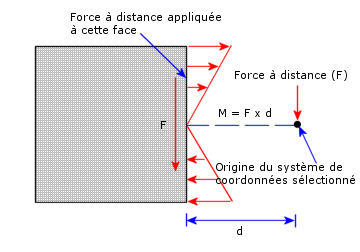

A titre d'exemple, si vous appliquez une force distante F à une face, comme dans la figure ci-après, le programme applique une force équivalente à un moment M = F x d, en plus de la force F.

Il est recommandé d'appliquer toutes les composantes de force à distance et de moment (directions X, Y, Z par rapport au système de coordonnées local) en une seule définition.

Pour appliquer un chargement à distance (transfert direct) à une face, procédez comme suit :

1. Dans l'arbre d'études Simulation, cliquez à droite sur l'icône Chargements externes et sélectionnez Chargements/Masse à distance .

2. Sous Type, sélectionnez Chargement (Transfert direct).

3. Dans la zone graphique, cliquez sur les faces auxquelles vous voulez appliquer le chargement à distance.

4. Sous Système de coordonnées de référence, sélectionnez Global (système de coordonnées global par défaut) ou Défini par l'utilisateur.

• Pour Défini par l'utilisateur cliquez dans Sélectionnez un système de coordonnées et choisissez un système de coordonnées dans l'arbre de création FeatureManager mobile.

5. Sous Emplacement, procédez comme suit :

1. Sélectionnez les Unités de longueur .

2. Saisissez les coordonnées du point d'application de la force à distance dans les cases Emplacement X , Emplacement Y et Emplacement Z .

6. Sous Force, procédez comme suit :

1. Définissez les Unités de force souhaitées.

2. Cliquez sur les composantes de force que vous voulez spécifier, puis tapez leurs valeurs.

7. Sous Moment, procédez comme suit :

1. Définissez les Unités de moment souhaitées.

2. Cliquez sur les composantes de moment que vous voulez spécifier, puis tapez leurs valeurs.

8. Cliquez sur .
