Sur une face plane

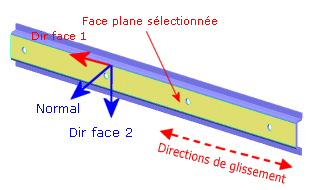

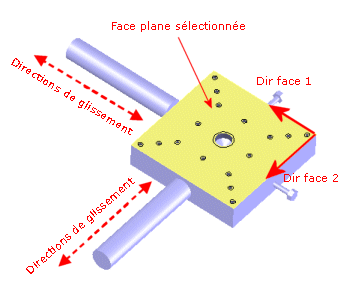

Vous pouvez utiliser cette option uniquement lorsque toutes les faces sélectionnées sont planes. Chaque face peut se trouver dans un plan différent. Chaque face est contrainte relativement à ses propres directions (Direction 1, Direction 2 et Normale).



Attribut

Valeur

DDL possibles pour les maillages volumiques

3 translations

DDL possibles pour les maillages avec coques

3 translations et 3 rotations

Symbole 3D

translation

rotation

Entités sélectionnables

Faces planes uniquement

Translations

Le long de la face selon direction 1

Le long de la face selon direction 2

Normal à la face

Rotations (pour les coques uniquement)

Autour de la face selon direction 1

Autour de la face selon direction 2

Autour de normal à la face
