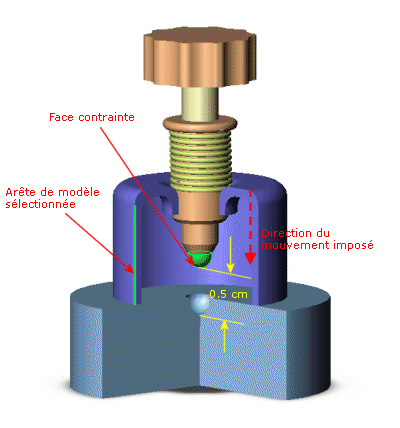

Utilisation d'une arête de modèle

Vous pouvez utiliser une arête droite de modèle comme référence pour appliquer des déplacements imposés. Vous pouvez définir la translation dans la direction de l'arête. Pour les maillages avec coques, vous pouvez également indiquer la rotation autour de l'arête.

Le tableau suivant propose un récapitulatif des attributs de ce type de déplacement imposé :

Attribut

Valeur

DDL possibles pour les volumes

1 translation

DDL possibles pour les coques et les poutres

1 translation et 1 rotation

DDL possibles pour les barres

1 translation



Symbole 3D

translation

rotation

Entités sélectionnables

Sommets, arêtes, faces et connexions de poutre

Translations

Le long de l'arête

Rotations (pour les coques et les poutres uniquement)

Autour de l'arête
