Utilisation de la face d'un modèle

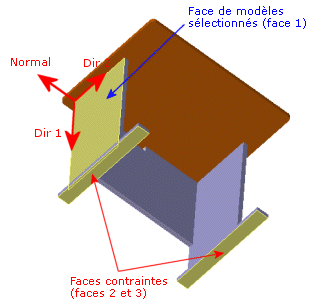

Vous pouvez utiliser une face de modèle plane comme référence pour appliquer des déplacements imposés. Vous pouvez définir les translations dans les directions 1 et 2 de la face ainsi que dans la direction normale à la face. Pour les maillages coque, vous pouvez définir les rotations par rapport à ces directions.

Le tableau suivant propose un récapitulatif des attributs de ce type de déplacement imposé :

Attribut

Valeur

DDL possibles pour les volumes

3 translations

DDL possibles pour les coques et les poutres

3 translations et 3 rotations

DDL possibles pour les barres

3 translations



Symbole 3D

translation

rotation

Entités sélectionnables

Sommets, arêtes, faces et connexions de poutre

Translations

Le long de la face selon direction 1

Le long de la face selon direction 2

Normal à la face

Rotations (pour les coques et les poutres uniquement)

Autour de la face selon direction 1

Autour de la face selon direction 2

Autour de normal à la face
