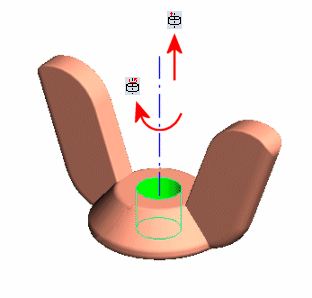

Utilisation d'un axe de référence

Vous pouvez utiliser un axe comme référence pour appliquer des déplacements imposés. Vous pouvez définir les translations dans les directions radiale, circonférentielle et axiale. Pour les coques et les poutres, vous pouvez définir les rotations par rapport à ces directions.

L'angle (q) indiqué pour la translation circonférentielle est utilisé pour le calcul de la translation actuelle (v) à chaque nœud avec la formule : v = r. q où r représente la distance du nœud à l'axe de référence.

Le tableau suivant propose un récapitulatif des attributs de ce type de déplacement imposé :

Attribut

Valeur

DDL possibles pour les volumes

3 translations

DDL possibles pour les coques et les poutres

3 translations et 3 rotations

DDL possibles pour les barres

3 translations



Symbole 3D

translation

rotation

Entités sélectionnables

Sommets, arêtes, faces et connexions de poutre

Translations

Déplacement radial

Déplacement circonférentiel

Déplacement axial

Rotations (pour les coques et les poutres uniquement)

Autour de la direction radiale

Autour de la direction circonférentielle

Autour de la direction axiale
