Utilisation d'un plan de référence

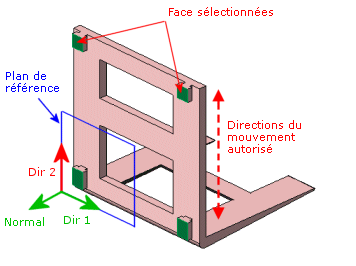

Vous pouvez utiliser un plan comme référence pour appliquer des déplacements
imposés. Vous pouvez définir les translations dans les directions 1 et
2 du plan ainsi que dans la direction normale au plan. Pour les maillages
coque, vous pouvez définir les rotations par rapport à ces directions.
Le tableau suivant propose un récapitulatif des attributs de ce type
de déplacement imposé :
Attribut |
Valeur |
DDL possibles pour les volumes |
3 translations |
DDL possibles pour les coques et les poutres |
3 translations et 3 rotations |
DDL possibles pour les barres |
3 translations |
|
Symbole 3D |

translation |

rotation |
Entités sélectionnables |
Sommets, arêtes, faces et connexions de poutre |
Translations |
Le long du plan selon direction 1
|
Le long du plan selon direction 2
|
Normal au plan
|
Rotations (pour les coques et les poutres uniquement) |
Autour du plan selon direction 1
|
Autour du plan selon direction 2
|
Autour de normal au plan
|
