Onglet Pièce de l'Editeur de scène

Vous pouvez éditer la taille, le décalage, la visibilité et les apparences des murs, du sol et du plafond de la scène. Diverses propriétés sont disponibles pour les scènes cubiques, comme pour les scènes sphériques.

Pour éditer les propriétés de la pièce:

  1. Cliquez sur Scène (barre d'outils PhotoWorks) ou sur PhotoWorks, Scène ou bien encore cliquez à l'aide du bouton droit de la souris sur une scène dans l'onglet RenderManager et sélectionnez Editer le décor.

Vous pouvez aussi sélectionner l'onglet Apparences/PhotoWorks pour afficher les scènes dans le volet des tâches.

  1. Dans l'onglet Pièce, spécifiez les propriétés suivantes:

    Taille/Alignement

  • Longueur

Contrôle la longueur du sol dans une scène cubique.

  • Largeur

Contrôle la largeur du sol dans une scène cubique.

  • Hauteur

Contrôle la hauteur des murs dans une scène cubique.

Décale la géométrie du modèle par rapport au sol de la scène.

Diminuez la valeur pour rapprocher le sol du modèle.

Fait tourner le sol.

  • Redimensionner automatiquement.

Ajuste la taille de la pièce au modèle.



  • Préserver le ratio de longueur/largeur

Maintient le ratio entre les cotes du sol dans une scène cubique.

  • Aligner avec

Définit l'alignement de la pièce. Les choix suivants vous sont proposés:

  • Vue

Aligné la scène avec la vue derrière le modèle de façon à ce que le sol soit toujours horizontal et les murs verticaux.

  • Plan du modèle

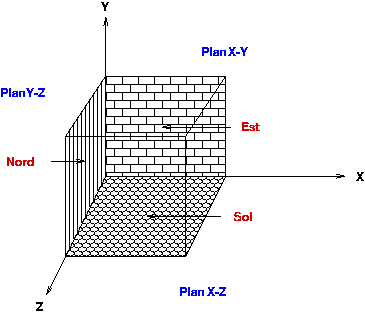

La scène est alignée avec un plan sur le modèle. Si vous faites pivoter le modèle, la scène pivote elle aussi. Voir l'illustration suivante concernant la différence entre le Plan X-Y du modèle, le Plan X-Z du modèle et le Plan Y-Z du modèle.

Fait tourner le sol autour de la géométrie de modèle sélectionnée, selon la surface plane que vous choisissez.

Inverse la face plane sélectionnée.



    Visibilité et apparences

    • Apparence. Affichez et éditez les apparences associées avec les murs, le plafond et le sol de la scène sélectionnée. Pour éditer la sélection de l'apparence, cliquez sur et modifiez les propriétés dans le PropertyManager Apparences.

    • Lier tous les murs. Activez cette case à cocher pour utiliser la même apparence sur les murs Nord, Sud, Est et Ouest. Une fois cette option sélectionnée, toutes les modifications apportées à l'apparence sur un mur sont également appliquées à tous les autres murs.

    • Visible. Activez ou désactivez cette case à cocher pour contrôler l'affichage individuel des différents éléments de la scène.

      Si un mur est affiché comme étant Visible, mais qu'il cache le modèle, alors il est caché dans l'image rendue.

    • Réfléchissant. Activez ou désactivez cette case à cocher pour contrôler la réflexion des différents éléments de la scène. Vous pouvez, par exemple, désactiver Visible (le mur n'est pas visible) et activer Réfléchissant.

      Avec la réflectivité, utilisez l'algorithme de Tracé de rayons et associez le modèle SolidWorks avec des apparences réfléchissantes.

  1. Cliquez sur Appliquer pour accepter les changements, puis sur Fermer.

    PhotoWorks applique les changements lorsque vous cliquez sur Appliquer. Il n'est pas nécessaire de fermer la boîte de dialogue avant d'effectuer le rendu.
