Instant3D - Règles
|
Utilisez les règles affichées à l'écran pour mesurer les modifications avec précision. |
|
|
|
|
|
Une règle apparaît pour les révolutions, les dépouilles et lorsque vous utilisez les anneaux du trièdre pour faire pivoter des Plans de coupe interactive. |
|
|
|
|
|

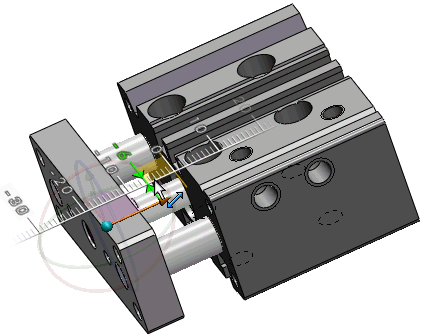

Dans les assemblages, lorsque vous cliquez sur Déplacer avec le trièdre dans le menu contextuel, les règles apparaissent avec le trièdre si bien que vous pouvez déplacer les composants à une position définie. |
|
|
|
|
|
Lorsque vous faites glisser les poignées du trièdre pour déplacer les fonctions, les règles vous permettent de modifier la position avec précision. |
|
|
|
|
|
Lorsque le pointeur est loin de la règle, il y a glissement libre des cotes. Déplacez le pointeur sur la règle pour aimanter aux incréments de celle-ci. |
|
|
|
|
|
La règle apparaît aussi si vous utilisez l'option Editer la fonction  pour les fonctions suivantes:
Extrusions (bossage, enlèvement de matière et surface) Révolutions (bossage, enlèvement de matière et surface) Tôle de base pliée |
Si une entité ne peut faire l'objet d'un glissement, la poignée devient noire
ou l'icône
apparaît lorsque vous essayez de la faire glisser. C'est le cas des fonctions non prises en charge ou contraintes.
