Etude de mouvement séquentielle

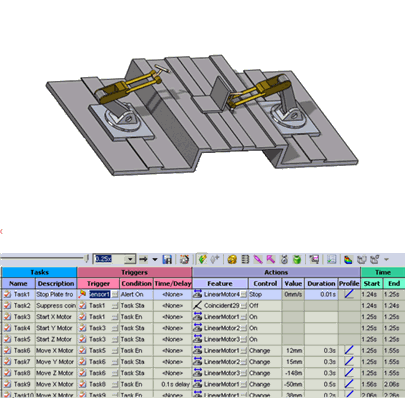

Dans ce tutoriel, vous examinez l'étude de mouvement séquentielle d'un robot de soudage.

Le mouvement séquentiel exige un ensemble de tâches. Les tâches peuvent être séquentielles ou elles peuvent se chevaucher dans le temps. Chaque tâche est définie par un événement déclencheur et l'action qui lui est associée. Les actions contrôlent ou définissent le mouvement pendant la tâche.

Cette étude de mouvement est configurée pour les tâches suivantes:
  • Tâche 1: Utiliser un capteur de position pour arrêter le mouvement d'une plaque à un emplacement donné au bout de 0,01 seconde.
  • Tâches 2-4: Activer trois servomoteurs de déplacement. Chaque servomoteur est configuré pour se déplacer dans l'une des trois directions spatiales.
  • Tâche 5: Activer les servomoteurs pour amener le robot à sa position X, Y, Z de soudure.
  • Tâche 6: Commencer la soudure lorsque le robot est en position.
  • Tâche 7: Activer les servomoteurs pour ramener le robot à sa position d'origine.
Vous devez disposer d'une licence SolidWorks Simulation Professional et activer le complément SolidWorks Motion pour pouvoir exécuter ce tutoriel.
  1. Ouvrir le modèle
    Vous commencez par ouvrir le modèle et en examiner les composants.
  2. Afficher les paramètres de moteur et de capteur
    Vous allez maintenant examiner les valeurs définies pour les moteurs et le capteur dans cette étude.
  3. Afficher les actions du déclencheur et les actions de contrôle
    Vous ouvrez ensuite les boîtes de dialogue Déclencheur et Action afin de mieux comprendre la configuration du mouvement déclenché par un événement.
  4. Calculer le mouvement
    Vous allez ensuite calculer le mouvement du robot déclenché par un événement.
  5. Modifier la vitesse du moteur linéaire
    Vous allez ensuite dupliquer l'étude et changer la vitesse du moteur linéaire.
  6. Modifier le profil du servomoteur
    Vous allez ensuite calculer le mouvement une fois que vous avez chargé le profil du déplacement du servomoteur.
Sujet parent : Analyse de mouvement séquentielle
