Fractionner la pièce

Pour fractionner la pièce de tôlerie:

  1. Cliquez sur Insertion > Fonctions > Fractionner .
  2. Dans le PropertyManager, sous Outils d'ajustement, sélectionnez l'esquisse.
  3. Cliquez sur Couper la pièce.

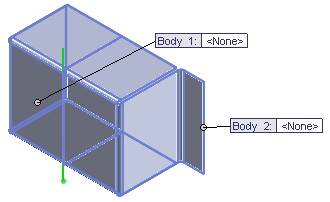

  4. Sous Corps obtenus, double-cliquer sur le premier corps.
  5. Dans la boîte de dialogue Enregistrer sous, tapez casing_left.sldprt pour Nom de fichier et cliquez sur Enregistrer.

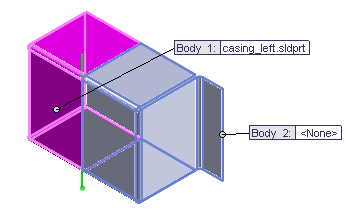

    Le nom apparaît dans le PropertyManager et dans la légende Corps1.



  6. Répétez les étapes 4 et 5 pour assigner à Corps2 le nom casing_right.sldprt.
  7. Cliquez sur .

    La pièce contient maintenant deux pièces de tôlerie.



  8. Dans l'arbre de création FeatureManager, développez Liste des pièces soudées(2) .

    Fractionner1[1] et Fractionner1[2] sont des pièces séparées.

    Le logiciel nomme les corps de la liste des pièces soudées en fonction de la dernière fonction ajoutée au corps. Dans ce cas spécifique, la dernière fonction ajoutée est la fonction Fractionner. Lorsque vous ajoutez des fonctions, le nom des listes des pièces soudées change.

  9. Cliquez à l'aide du bouton droit de la souris sur Fractionner1[2] et cliquez sur Déplié.

    La pièce Fractionner1[2] est dépliée et la pièce Fractionner1[1] est cachée.

  10. Cliquez à l'aide du bouton droit de la souris sur Fractionner1[2] et cliquez sur Quitter Déplié pour rétablir l'état plié du corps.

    Les deux corps sont visibles.
