Hélice et spirale
Vous pouvez créer une courbe en hélice ou spirale dans une pièce. L'hélice peut être utilisée en tant que trajectoire ou courbe guide pour une fonction de balayage, ou en tant que courbe guide pour une fonction de lissage.
Pour créer une hélice ou spirale:
Ouvrez une esquisse et esquissez un cercle. Le diamètre du cercle contrôle le diamètre de l'hélice (sauf dans les hélices à pas variable).
Cliquez sur Hélice et spirale
dans la barre d'outils Courbes ou sur Insertion, Courbe, Hélice/Spirale.
Définissez les valeurs dans le PropertyManager Hélice/Spirale.
Cliquez sur OK
.
|
|
|
|
L'hélice et le profil de balayage sont sur le goulot de la bouteille. |
Une fonction bossage-balayage (en bleu) crée les filetages sur le goulot. |
|
|
|
|
Ressort en spirale |

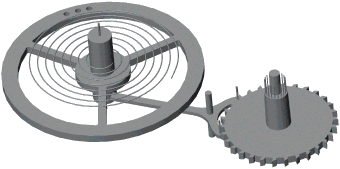

Ressort en spirale du mécanisme interne d'une horloge |
|
|
|
|
Hélice à pas variable |
Une fonction enlèvement de matière-balayage crée l'engrenage à vis sans fin. |
