Helix und Spirale

Sie können eine Helix- oder Spiralenkurve in einem Teil erstellen. Die Spirale kann als Bahn oder Leitkurve für ein Austragungs-Feature verwendet werden oder als Leitkurve für ein Ausformungs-Feature.

Helix oder Spirale erstellen:

  1. Öffnen Sie eine Skizze, und skizzieren Sie einen Kreis. Der Durchmesser des Kreises steuert den Durchmesser der Spirale (außer in Spiralen mit variabler Steigungshöhe).

  2. Klicken Sie auf der Kurven-Symbolleiste auf Helix und Spirale , oder klicken Sie auf Einfügen, Kurve, Helix/Spirale.

  3. Legen Sie die Werte im PropertyManager Helix/Spirale fest.

  1. Klicken Sie auf OK .

Die Helix und das Austragungsprofil befinden sich am Flaschenhals.

Mit einem Aufsatz-Austragen-Feature (in Blau) wird das Gewinde am Flaschenhals erstellt.

Spiralfeder

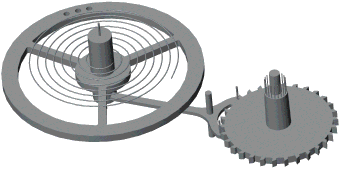

Spiralfeder in einem Uhrwerk

Spirale mit variabler Steigungshöhe

Ein Schnitt-Austragen-Feature erstellt das Schneckengetriebe.
