Uso di un bordo di modello

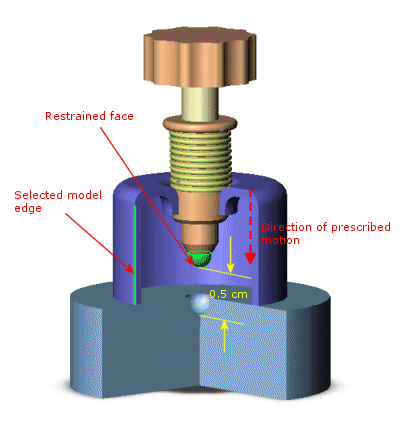

È possibile utilizzare un bordo  di modello diritto come riferimento per applicare i vincoli. È possibile impostare la traslazione nella direzioni del bordo. Per le mesh di shell, è inoltre possibile specificare la rotazione intorno al bordo.

La seguente tabella riepiloga gli attributi di questo tipo di vincolo:

Attributo

Valore

Possibile DOF per solidi

1 traslazione

Possibile DOF per shell e travi

1 traslazione e 1 rotazione

Possibile DOF per travi rinforzate

1 traslazione



Simbolo di 3D

traslazione

rotazione

Entità  selezionabili

Vertici, bordi, facce e giunti di travi rinforzate

Traslazioni

Lungo il bordo

Rotazioni (solo per shell e travi)

Intorno al bordo
