Le facce inferiori delle gambe della scrivania
possono spostarsi solo nel piano (piano). |

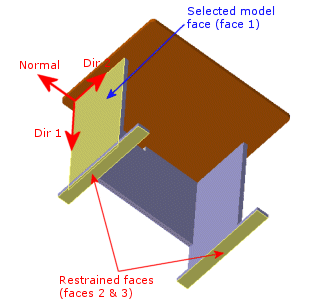

È possibile utilizzare la faccia del modello
1 come riferimento per impostare il movimento delle facce 2 e 3 lungo
la direzione della faccia 1 (Dir 1)
a zero. Le altre due direzioni (Dir 2
e Normale) non devono essere specificate. |
Un modo più semplice è quello
di utilizzare il tipoSu faccia piatta
e impostare la traslazione normale a zero.
Uso di una faccia di modello
È possibile utilizzare una faccia di modello planare come riferimento
per applicare i vincoli. È possibile impostare le traslazioni nelle direzioni
1 e 2 della faccia anche nella direzione normale alla faccia. Per le mesh
di shell, è possibile impostare le rotazioni in riferimento a queste direzioni.
La seguente tabella riepiloga gli attributi di questo tipo di vincolo:
|
Attributo |
Valore |
|
Possibile DOF per solidi |
3 traslazioni |
|
Possibile DOF per shell e travi |
3 traslazioni e 3 rotazioni |
|
Possibile DOF per travi rinforzate |
3 traslazioni |
|
|
Simbolo di 3D |
traslazione |
rotazione |
|
Entità selezionabili |
Vertici, bordi, facce e giunti di travi rinforzate |
|
Traslazioni |
 Lungo direzione di faccia 1
|
|
 Lungo direzione di faccia 2
|
|
 Normale alla faccia
|
|
Rotazioni (solo per shell e travi) |
Intorno alla faccia in direzione 1 |
|
Intorno alla faccia in direzione 2 |
|
Intorno alla normale alla faccia |
