Specificazione dei parametri della tabella dati
Se usati in una tabella dati, i nomi delle quote, delle funzioni, dei componenti e delle configurazioni devono corrispondere esattamente al nome nel modello. Per assicurare l'esatta corrispondenza, si consiglia di copiare e incollare il nome dalla finestra di dialogo Proprietà dell'elemento selezionato.
Si possono utilizzare lingue multiple in una tabella dati. Tuttavia, la lingua per il valore nella cella di una tabella deve essere nella stessa lingua del parametro nell'intestazione di colonna corrispondente. Per esempio, se il parametro nell'intestazione della colonna è in inglese, il valore risultante nella cella della tabella dovrà anch'esso essere in inglese. L'intestazione di colonna successiva può essere in un'altra lingua come ad esempio in giapponese, ma il valore risultante nella cella della tabella dovrà anch'esso essere in giapponese.
Vedere Sintesi dei parametri della tabella dati per un elenco di parametri validi e di valori associati.
NOTE:
quando si utilizzano le tabelle dati nel software SolidWorks, si consiglia di formattare le tabelle nel modo appropriato.
Se la tabella dati è stata salvata in inglese e quindi aperta in giapponese, funzionerà solo in inglese e in giapponese. Non sarà possibile aggiungere un'altra lingua come il polacco, a meno che non si utilizzi una versione in polacco di SolidWorks o la tabella dati sia stata precedentemente aperta, chiusa o salvata in una versione polacca di SolidWorks.
Le tabelle dati utilizzate nelle versioni precedenti a SolidWorks 2003 non supportano una configurazione a più lingue.
Per copiare ed incollare una quota, una funzione, un componente o il nome di una configurazione:
Attenersi ad una delle seguenti procedure:
Nella finestra di dialogo o nel PropertyManager copiare (Ctrl+C) il nome dell'elemento (nel caso dei componenti, accertarsi di copiare il Nome intero).
Incollare (Ctrl+V) il nome nella cella appropriata dell'intestazione di colonna.
Specifiche del parametro
Alcuni parametri presenti nelle celle di intestazione di colonna includono una parola chiave, quale $CONFIGURAZIONE o $COMMENTO. Le parole chiave dei parametri non rispettano le regole delle maiuscole/minuscole.
-
Alcuni parametri (stato di sospensione o configurazione di riferimento di un componente) includono altresì il nome di un componente e un numero di istanza. Questi parametri adottano la seguente sintassi:
$KEYWORD@componente<istanza>
dove componente indica il nome del componente e istanza è il numero (intero) dell'istanza, racchiuso tra parentesi ad angolo.
Ad esempio, la colonna $CONFIGURATION@ingranaggio<2> controlla la configurazione in riferimento della seconda istanza del componente ingranaggio.
I valori diversi dai nomi degli elementi (Sì, Sospendi e così via) non rispettano le regole della minuscola o maiuscola. La sintassi e i valori legali per ogni tipo di parametro sono descritti negli altri argomenti.
Istanze multiple
È possibile specificare più istanze di un componente in una sola cella di intestazione di colonna. Per i numeri di istanza, utilizzare la sintassi seguente:
<*> tutte le istanze
<1-4> intervallo di istanze
<1,3,6> elenco di istanze non consecutive, separate da virgola
<1,3-6,8> combinazione, separata dalla virgola
Ad esempio:

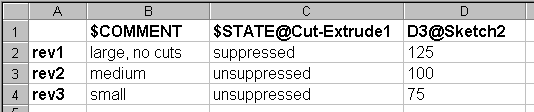

segue un esempio di una tabella dati per la creazione di tre configurazioni, l'aggiunta di un commento per ciascuna, la sospensione di una funzione e il controllo di una quota.
non includere all'interno della tabella dati eventuali righe o colonne con intestazioni vuote. Il software interrompe la valutazione dei dati quando si imbatte in una riga o colonna con una cella di intestazione vuota. I dati che appaiono in una riga o colonna con intestazione vuota (o dopo di essa) verranno ignorati.
