Elica e spirale
Si può creare un'elica o una curva a spirale in una parte. L'elica può essere usata come percorso o curva guida per una funzione di sweep oppure come curva guida per una funzione di loft.
Per creare un'elica o una spirale:
Aprire uno schizzo e tracciare un cerchio. Il diametro di questo cerchio controlla il diametro dell'elica (eccetto nelle eliche con passo variabile).
Fare clic su Elica e spirale
nella barra degli strumenti Curve oppure selezionare Inserisci, Curva,Elica/Spirale.
Impostare i valori nel PropertyManager Elica/Spirale.
Fare clic su OK
.
|
|
|
|
L'elica e il profilo di sweep sono sul collo della bottiglia. |
Una funzione di estrusione-sweep (in blu) crea le filettature sul collo della bottiglia. |
|
|
|
|
Molla a spirale |

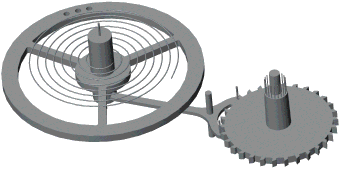

Molla a spirale nel meccanismo interno di un orologio |
|
|
|
|
Elica con passo variabile |
Una funzione di sweep con taglio crea l'ingranaggio worm. |
