Creazione di componenti esterni come virtuali

È possibile rendere virtuali i componenti salvati esternamente per interrompere il collegamento al file di componente esterno. I riferimenti esistenti vengono ignorati e il componente assume un nome diverso.

I componenti possono essere resi virtuali all'inserimento oppure dopo averli inseriti nell'assieme.

  1. Aprire l'assieme directory_installazione/samples/whatsnew/assemblies/virtual/conveyor.sldasm.

    Questo assieme contiene due componenti: un sottoassieme del binario e un perno.

  2. Selezionare Inserisci > Componente > Parte/assieme esistente .
  3. Nel PropertyManager, in Opzioni, fare clic su Rendi virtuale.

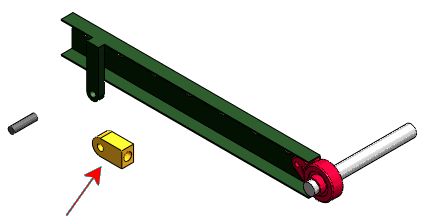

  4. Sotto Parte/Assieme da inserire fare clic su Sfoglia, aprire rod_clevis.sldprt e fare clic per inserire questa parte nell'area grafica.



    Il software avverte che rendendo un componente virtuale si interrompe il collegamento con il file esterno.

  5. Fare clic su OK.

    La parte viene aggiunta all'assieme come componente virtuale di nome [Copia di rod_clevis^conveyor].

    Procedere quindi rendendo virtuale il perno.

  6. Nell'albero di disegno FeatureManager o nell'area grafica, fare clic con il pulsante destro del mouse sul perno e selezionare Rendi virtuale.

    Il software avverte che rendendo un componente virtuale si interrompe il collegamento con il file esterno.

  7. Fare clic su OK.

    Il nome del perno cambia in [Copia di pin .75x3.0^conveyor].
