落下試験の設定（Drop Test Setup）

落下試験の設定（Drop Test Setup）PropertyManager では、落下試験解析スタディのパラメータを設定します。

指定(Specify)

指定する入力のタイプを設定します。

• 落下高さ（Drop height）： 静止状態からモデルを落下する高さを指定します。

• 衝撃速度（Velocity at impact）： ターゲット平面との衝撃の瞬間におけるモデルの落下速度の方向と加速度を指定します。

高さ(Height)

静止状態から物体を落下する高さを設定します。 この値は、物体が、重力方向に移動して剛体面に衝突するときの距離です。 指定(Specify)ボックスの落下高さ(Drop height)を選択した場合にのみ使用できます。 衝撃速度は、Vimpact=（2gh）1/2 で算出されます。ここで、g は重力加速度であり、h は高さです。

• 中心点から（From centroid）： 高さは、物体の中心点と平坦な剛体面との間の重力方向の距離として指定されます。

中心点は、物体の幾何的な中心です。 アセンブリでは、すべての構成部品が同じ密度である場合にのみ、中心点と重心が一致します。

• 最低位から（From lowest point）： 高さは、物体と平坦な剛体面との間の最短距離として指定されます。 平坦な剛体面までの最短点に相当するのは、物体が重力方向に移動したときに最初に平面に衝突する点です。

• 落下高さ（Drop height）： 中心または最低位から衝撃平面までの高さを指定します。 高さの単位を指定することができます。

衝撃速度(Velocity at Impact)

衝撃の時点における速度の方向と値を設定します。 指定(Specify)ボックスの衝撃速度(Velocity at impact)を選択した場合にのみ使用します。

• 衝撃速度参照（Impact velocity reference）： 衝撃速度の方向を決定する参照エンティティを設定します。 エッジ、参照面、平坦な面のいずれかを選択します。 参照面または平坦な面を選択する場合、速度は、参照面または平坦な面に対して垂直方向に設定されます。 をクリックし、衝撃速度の方向を反転します。

• 速度度合い(Velocity magnitude): 衝撃速度の度合いと単位を設定します。

重力（Gravity）

重力加速度の方向と値を設定します。

•  重心参照（Gravity reference）： 重力方向を決定する参照エンティティを設定します。 エッジ、参照面、平坦な面のいずれかを選択します。 参照面または平坦な面を選択する場合、重力は、参照面または平坦な面に対して垂直方向に設定されます。 をクリックして、重力の方向を反転します。

•  重力加速度（Gravity magnitude）： 重力加速度と単位を設定します。

ターゲット（Target）

衝撃平面の向きを設定します。

• 重力に垂直（Normal to gravity）： 衝撃平面は、重力に垂直になります。

• 参照平面に平行（Parallel to Ref. plane）: 衝撃平面は、選択した参照平面と平行になります。

• ターゲットの方向位置参照（Target orientation reference）: 参照平面を選択します。 参照平面に平行(Parallel to ref. plane)）が選択されているときのみ使用できます。

• 摩擦係数（Friction Coefficient）： モデルと衝撃平面との間の摩擦係数を設定します。

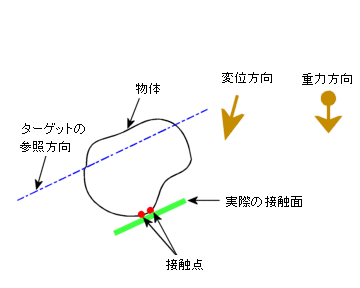

衝撃面の実際の位置は、次のように決定されます。

• 高さ（Height）を指定した場合、物体は重力方向に指定した高さ分の距離を移動した後に平面に衝突します。

• 衝撃速度(Velocity at impact)を指定した場合、物体は、指定した衝撃速度で平面に衝突します。

• ターゲット固定（Target stiffness）

• 剛体ターゲット（Rigid target）: ターゲットに剛体面を使用します。

• 弾性体ターゲット（Flexible Target）： ターゲットに弾性体レイヤーを使用します。

剛性と厚み(Stiffness and thickness)

  弾性体レイヤーのプロパティを設定します。 弾性体ターゲット(Flexible target)がターゲット固定(Target stiffness)で選択されている場合のみ使用できます。

• 単位 （Unit）： 単位系を設定してください。

• 垂直剛性 （Normal Stiffness）： 単位領域ごとの剛性の値を衝撃平面に垂直に設定します。

• 正接剛性 （Tangential Stiffness）: 単位領域ごとの剛性の値を衝撃平面に平行に設定します。

• 質量密度 （Mass density）: 衝突レイヤーの質量密度を設定します。

• ターゲット厚み （Target thickness）: 衝撃レイヤーの厚みの度合いと単位を設定します。

記号設定（Symbol Settings）

重力加速度の方向と衝撃速度を表示します。

• 色の編集（Edit Color）: このボタンをクリックすると、速度および加速度記号の色を変更できます。

• 記号サイズ（Symbol Size）： 速度および加速度記号のサイズを変更します。

• プレビュー表示(Show Preview): 記号のプレビューをグラフィクス領域に表示します。
