剛性によるベアリング変位(Bearing Displacements due to Stiffness)

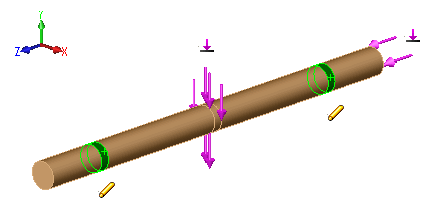

次の場合を考えてみます: 2つのベアリング拘束が円筒面に適用されたシャフト、剛性: KR(半径方向) と Ka (軸方向) 2箇所に荷重が適用されます: Fv (縦方向) と Fa (軸方向)

平均 Y-ベアリング変位は : dy=   Fv / (2 KR)

平均 Z-ベアリング変位は : dz = Fa / (2 Ka)

注記: ハウジング面をモデル化することによって、ベアリング結合を定義する場合、上の方程式はハウジングに関してシャフトの平均相対変位を表します。
