リモート荷重(直接変換)(Remote Load (Direct Transfer))
このオプションは、変位量が小さいものと仮定し、省略された部品が適度な柔軟性 を持っている場合に選択できます。 リモート荷重(集中荷重およびモーメント、または そのいずれか一方)は、選択した座標系のX、Y、およびZ位置で定義された点にかかります。 座標系が選択されていない場合は、グローバル座標系が使用されます。 リモートモーメントは、座標系の指定した軸の周囲に生じます。 等価の集中荷重が自動的 に計算され、選択した面にかかります。 集中荷重は、集中荷重および等価モーメントと いう形で、選択した面に伝わります。

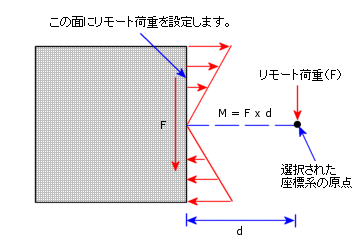

例えば、リモート力 F が以下の図で示すようにかかる場合、面に対し、力 F とモーメントM = F x d を合計した力がかかります。
1つの定義ですべてのリモート荷重とモーメント成分（ローカル座標系に関する X-, Y-, Z-方向）を適用することは推奨されます。
リモート荷重(直接変換)を面に設定する:
Simulation スタディ ツリーで 外部荷重
(External Loads)アイコンを右クリックし、リモート荷重/質量
（Remote Loads / Mass）を選択します。
タイプ（Type）より荷重（直接変換）（Load（Direct transfer））を選択します。
グラフィックス領域から、リモート荷重を設定する面を選択します。
参照座標系（Reference Coordinate System）で、全体（Global）(デフォルトの全体座標系)またはユーザー定義（User defined）に設定します。
位置（Location）で次を行います:
長さを指定するために単位
(Units)を選択します。
リモート荷重の適用位置の座標を、X-位置
(X-Location)、Y-位置
(Y-Location)、Z-位置
(Z-Location) ボックスに入力します。
力(Force)の下で次を行います:
荷重に使用する単位 (Units)を設定します。
設定する成分をクリックし、値を入力します。
モーメント(Moment) に以下の項目を設定します:
モーメント量に使用する単位 (Units)を設定します。
設定する成分をクリックし、値を入力します。
をクリックします。
