円筒面上(On Cylindrical Face)

このオプションは、すべての選択面が円筒の場合にのみ使用できます。 それぞれの面には異なる軸があります。 各面の半径、円周、軸方向はその軸に基づきます。



属性

値

固体メッシュの場合の可能なDOF

3つの並進

シェルメッシュの場合の可能なDOF

3つの並進と3つの回転

3Dシンボル

並進

回転

選択できるエンティティ

円筒面のみ

並進

半径方向

円周方向

軸方向

回転(シェルの場合のみ)

半径方向回り

円周方向回り

軸方向回り

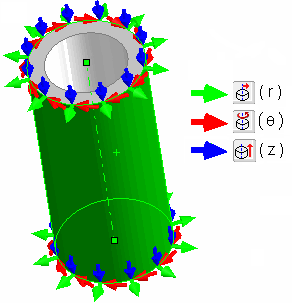

円筒面に関連付けられた半径方向 (r)、円周方向 (J)、軸方向 (z) は図で示されます。
