部品の分割（Splitting the Part）

板金部品を分割するには、以下を行います。

  1. 分割フィーチャー（Split Feature）（フィーチャー ツールバー）を選択します。
  2. PropertyManagerのトリム ツール（Trim Tools）でスケッチを選択します。
  3. 部品のカット（Cut Part）をクリックします。

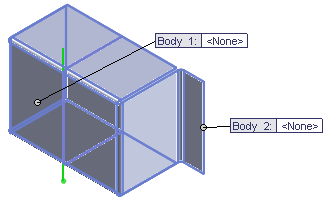

  4. 作成されるボディ（Resulting Bodies）で1つ目のボディをダブルクリックします。
  5. 指定保存（Save As）ダイアログ ボックスでファイル名（File name）にcasing_left.sldprtを入力し、保存（Save）をクリックします。

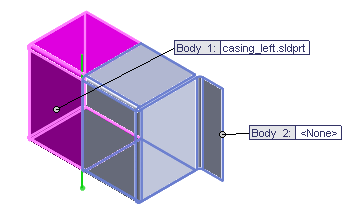

    この名前はPropertyManagerおよびBody 1の吹き出しに表示されます。



  6. ステップ4から5を繰り返し、Body 2にcasing_right.sldprtという名前を付けます。
  7. をクリックします。

    これで、部品には2つの板金部品が含められました。



  8. FeatureManagerデザイン ツリーでCut list (2)を展開します。

    Split1[1]とSplit1[2]は別々の部品です。

    ソフトウェアは最後にボディに追加したフィーチャーに応じてカット リスト内のボディに名前を付けます。 この場合、最後に追加したフィーチャーは分割フィーチャーです。 フィーチャーの追加に伴い、カット リストの名前は変更されます。

  9. Split1[2]を右クリックし、展開（Flatten）をクリックします。

    Split1[2]が展開され、Split1[1]は非表示されます。

  10. Split1[2]を右クリックし、展開を終了（Exit Flatten）をクリックし、ボディをフォールドの状態に戻します。

    両方のボディが表示されます。
