사용자 정의 속성

사용자 정의 속성을 제어하기 위한 설계 변수 테이블 열 머리글은 다음 구문을 사용합니다:

$PRP@속성

여기에서 속성은 사용자 정의 속성의 이름입니다. 요약 정보 대화 상자(파일, 속성, 특정 설정을 클릭)에 나열된 사용자 정의 속성 중 하나를 사용하거나 새 사용자 정의 속성을 추가할 수 있습니다.

참고:

• 열 머리글은 이제 대/소문자를 구분하지 않습니다.

• 사용자 속성을 BOM에 표시되는 열로 사용하려면:

• Excel 형식 BOM의 경우에는, 속성 이름에 빈 칸을 사용하지 마십시오.

• 테이블 형식 BOM에서는, 속성 이름에 빈 칸(스페이스)을 사용할 수 있습니다.

예를 들어, 머리글 $prp@Cost를 사용하여 각 설정에 대한 사용자 정의 속성 Cost를 제어합니다. 표 본문 셀에 각 설정에 대한 속성 값을 입력합니다. 셀을 비어 있으면, 이 설정에 대한 속성이 정의되지 않은 상태입니다.

모데루 변수와 관련된 속성 (치수, 물성치 등)은 모델 변수가 변경될 때 자동으로 업데이트 됩니다.

설계 변수 테이블에 사용자 정의 속성 추가하기

1. 모델에 테이블을 삽입 합니다.

2. 설계 변수 테이블 스프레드시트에서:

1. 사용자 정의 속성 열을, $prp@property 형식으로 입력합니다; 예, $prp@length.

2. 각 열에, 속성 변수 이름을 "name@@configuration@model" 형식으로 입력합니다; 예, "D2@Sketch1@@Default@box.SLDPRT".

따옴표를 사용하고, 파일 확장명 (.SLDPRT)을 모두 대문자로 기록해야 합니다.

따옴표를 포함하려면, 한 개의 따옴표 (')를 표식 앞에 입력합니다. 예를 들어,
"D2@Sketch1@@Default@box.SLDPRT"의 표식에
'"D2@Sketch1@@Default@box.SLDPRT"를 입력하여 테이블에 표시합니다.

3. 새 열에, 테이블 표준 정보를 입력합니다. 예, 머리글에 D2@Sketch1, 열에 치수값.

3. 테이블 밖을 클릭하여 테이블을 닫습니다.

   테이블에 삽입한 사용자 정의 속성이 요약 정보 대화 상자의 특정 설정 탭에 자동으로 표시됩니다. 이 속성은 노트와 BOM에서 사용할 수 있습니다.

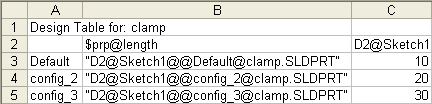

설계 변수 테이블이 사용자 정의 속성을 지정하는 예
