보조도

보조 투상도는 투상도와 유사하지만, 기존 뷰의 참조 모서리에 수직으로 투영됩니다.

어셈블리 분해도의 보조 투상도를 작성할 수 있습니다.

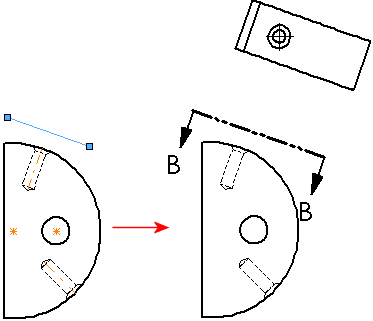

투영 기준으로 스케치 선을 사용할 수 있습니다. 이 예제에서는 보조 투상도의 올바른 방향을 지정하기 위해 스케치선과 구멍의 축 간에 수직 구속조건을 부가합니다.

보조 투상도 작성하기

1. 도면 도구 모음의 보조 투상도를 클릭하거나, 삽입, 도면뷰, 보조 투상도를 클릭합니다.

   보조 투상도 PropertyManager가 표시됩니다.

2. 표준 투상도를 작성하는 수평 또는 수직 모서리가 아닌) 참조 모서리를 선택합니다.

   참조 모서리는 파트 모서리, 실루엣 모서리, 축, 스케치된 선이 될 수 있습니다.

   보조 투상도를 상세도로부터 사용할 수 없습니다.

   도면뷰 끌 때 개요 표시를 선택한 경우에는, 포인터를 이동할 때 뷰의 미리보기가 표시됩니다. 뷰의 정렬과 방향을 변경할 수 있습니다.

3. 뷰가 원하는 위치에 올 때까지 포인터를 이동한 다음 클릭하여 뷰를 배치합니다. 필요에 따라, 뷰 라벨 편집과 정렬 변경 등도 가능합니다.

보조 투상도를 생성하기 위해 스케치된 선을 사용한 경우, 스케치가 흡수되어 이를 임의로 삭제할 수 없습니다. 스케치 요소는 스케치를 편집하는 동안 삭제할 수 있습니다.

보조 투상도 작성에 사용된 스케치 선 수정하기

1. 보조 투상도를 선택합니다.

2. 보조 투상도 PropertyManager에서, 화살표를 선택합니다.

3. 뷰 화살표를 오른쪽 클릭하고, 스케치 편집을 선택합니다.

4. 선을 편집하고, 스케치를 종료합니다.

뷰 화살표 편집하기
