선 형식

도면에서 선의 색, 두께, 스타일을 지정할 수 있습니다.

• 새 스케치 요소의 형식

• 레이어 요소

• 기존 모서리선과 스케치 요소 속성

레이어에서 또는 선 색상 도구로 노트와 주석의 색을 지정할 수 있습니다.

선 형식 설정:

• 전체적으로 통제 가능 - 레이어에서 지정

• 개별적으로 통제 가능 - 선 형식 도구로 설정

도면에 새 스케치 요소를 삽입하면, 선 형식은 레이어 설정에 따릅니다. 레이어가 활성 상태가 아니면, 선 형식은 시스템 설정에 따릅니다.

세 스케치 요소와 주석에는, 선 형식 도구 설정이 레이어 설정과 시스템 설정 대신 사용됩니다. 도면에서 어셈블리 부품의 모서리 속성을 지정하는 다른 방법으로 부품 선 형식을 사용하는 방법이 있습니다.

서식 도구

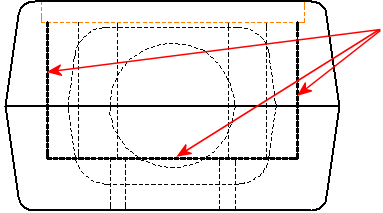

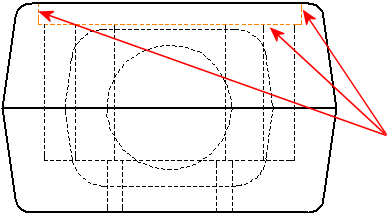

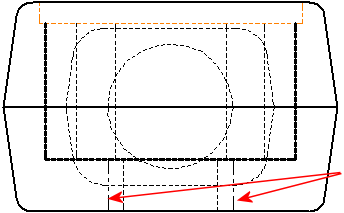

선 형식 도구 모음의 도구는 다음 형식을 변경합니다.

도면의 새 스케치 요소에 적용할 형식을 지정하는 방법

1. 선 형식 도구 모음에서 도구를 클릭하고 메뉴에서 형식을 선택합니다.

2. 모든 유형의 스케치 요소 (선, 중심선, 원 등)

   도면에 추가한 스케치 요소에는 다른 형식을 선택하지 않는 한 지정된 형식이 사용됩니다.

기존 모서리, 스케치 요소를 변경하는 방법

1. 변경하려는 모서리, 스케치 요소를 선택합니다. 하나 이상의 요소를 선택하려면 선택하는 동안 Ctrl을 누르고 있습니다.

2. 선 형식 도구 모음에서 도구를 클릭하고 메뉴에서 형식을 선택합니다.

   새 형식이 선택된 요소에 적용됩니다.

모서리선의 색, 두께 또는 형식을 기본 설정으로 되돌리기

모서리선을 오른쪽 클릭하고 선 형식 원래대로를 클릭합니다.
