도면 내 단면도
절단선으로 모체뷰를 잘라 도면의 단면도를 생성합니다. 단면도는 일자형 컷 단면 또는 단계적 절단선에 의해 정의된 오프셋 단면이 될 수 있습니다.
모델 안에서 단면도를 작성하여 뷰 팔레트를 파급 적용 할 수 있습니다.
다음을 작성할 수 있습니다.
단면도의 단면도 새 단면은 원래의 솔리드 모델에서 계산되고 모델이 변경되면 뷰도 업데이트됩니다.
직교 (정면, 우측면, 좌측면, 아랫면, 후면) 분해도의 단면도.
그림 뷰(등각 보기, 트리메트릭. 디메트릭)에서 단면을 만드는 파트 절단도.
단면도에서 은선 표시를 할 수 있습니다.
부품과 피처를 모두 볼 수 있도록 FeatureManager 디자인 트리에서 단면도가 확장됩니다.

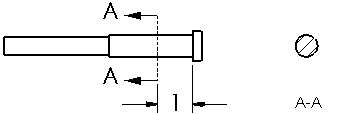

절단선 스케치를 수정하지 않고도 절단선에 치수를 부가할 수 있습니다. 절단선과 다른 선이나 모서리 간에 치수를 기입할 수 있습니다. 모체뷰에 치수를 부가하여 절단선을 고정할 수 있습니다. 그 후에 주석 숨기기/보이기를 사용하여 치수를 숨길 수 있습니다.
단면도를 작성할 도면 시트에 속해 있는 스케치 요소를 미리 선택 할 수 있습니다. 스케치 요소들이 꼭 기존 도면뷰에 속해 있지 않아도 됩니다.
어셈블리 도면의 단면도(또는 경사 단면도)을 작성할 때 다음 작업을 할 수 있습니다:
단면도 컷의 거리를 지정해서 전체 도면뷰가 잘리지 않도록 합니다 (경사 단면도에서 사용할 수 없습니다.
선택 부품을 제외할 수 있습니다.
체결 부품을 제외할 수 있습니다 (SolidWorks Toolbox에서 대부분의 항목을 삽입하거나 언컷 체결부품으로 항목 지정)
자동 해칭을 조절하여 인접 부품에 대체 해칭 패턴이 적용되도록 합니다.
보기 방향을 등각보기로 변경합니다.
단면 화살표를 끌어 이동할 수 있습니다. 이 때 각각의 화살표의 독립적인 이동이 가능합니다.
절단선을 끌어 크기나 위치를 조정할 수 있습니다. 절단선을 스케치할 때 기하 구속조건이 사용된 경우, 그 구속조건으로 인해 절단선 위치조정이 불가능할 수 있습니다. 예를 들어 절단선이 구멍의 중심과 일치조건을 이룰 경우 절단선의 위치를 변경할 수 없습니다. 그러나, 구멍을 이동하면 절단선이 이동됩니다.
단면도 도구가 적절하지 않은 경우 회전 단면도를 작성할 수 있습니다. 파단도를 하나 이상의 단면도와 합쳐 회전 단면도를 작성할 수도 있습니다.
모체뷰가 아닌 다른 시트에 단면도를 잘라서 붙여넣을 수 잇습니다.
이 팁을 사용해서 단면도 문제를 해결하십시오
단면도 작성하기
도면 도구 모음에서 단면도
를 클릭하거나, 삽입, 도면뷰, 단면도를 클릭합니다.
(또는 스케치 선을 선택한 후 단면도 도구를 클릭할 수 있습니다.)
단면도 PropertyManager가 표시되며, 선
도구가 활성됩니다.
-
절단선을 그립니다.
스케치할 동안 추론을 사용하거나 구속조건을 부가하여 절단선을 모델의 피처에 연관시킵니다.
선이 여러 개인 단면도를 생성하거나 중심선을 절단선으로 사용하려면 단면도 도구를 클릭하기 이전에 절단선을 스케치합니다. 여러 절단선에 같은 라벨을 사용할 수 있습니다. 사용하고 있는 도면 규격이 이러한 라벨 표시를 허용하지 않을 경우에는, 경고 메시지가 나타납니다.
절단선이 뷰에서 모델 테두리 상자를 완전히 지나지 않을 경우, 부분 단면도를 만들 것인지를 묻는 메시지가 표시됩니다. 예를 클릭하면, 단면도가 부분 단면도로 생성됩니다.
어셈블리의 단면도를 작성하거나 모델에 보강대 피처가 있는 경우, 단면도 대화 상자의 옵션을 설정합니다.
도면뷰 끌 때 개요 표시를 선택한 경우에는, 포인터를 이동할 때 뷰의 미리보기가 표시됩니다. 뷰의 정렬과 방향을 변경할 수 있습니다.
절단선이 여러 선분으로 되어 있을 경우, 단면도 도구를 클릭 할 때 뷰가 마지막 선택한 스케치 선분에 맞게 정렬됩니다.
|
|
|
|

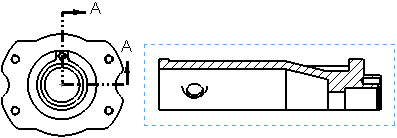

단면도를 배열하는 수직선 |

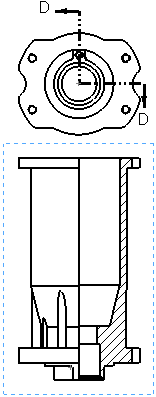

단면도를 배열하는 수평선 |
클릭하여 뷰를 배치합니다. 필요에 따라, 뷰 라벨 편집, 정렬 변경 또는 단면도 수정 등도 가능합니다.
단면도 또는 경사 단면도의 방향을 등각보기로 바꾸기
단면도나 경사 단면도를 오른쪽 클릭하고 등각 단면도를 선택합니다.
등각 방향을 없애려면 뷰를 오른쪽 클릭하고 등각 보기 삭제를 선택합니다.
