외부 부품을 가상 부품으로 만들기

외부에서 저장한 부품을 가상 부품으로 만들 수 있으며, 이렇게 하면 외부 부품 파일과의 링크가 분리됩니다. 기존 참조는 무시되고 부품 이름이 변경됩니다.

부품을 어셈블리에 삽입하는 동안이나 후에 가상 부품으로 만들 수 있습니다.

  1. 설치_디렉토리/samples/whatsnew/assemblies/virtual/conveyor.sldasm을 엽니다.

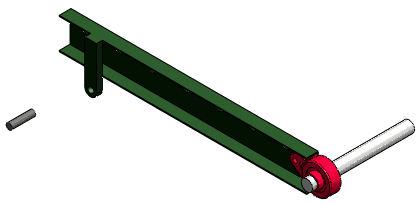

    어셈블리에 두 개의 부품인 레일 하위 어셈블리와 핀이 포함되어 있습니다.

  2. 삽입 > 부품 > 기존 파트/어셈블리를 클릭합니다.
  3. PropertyManager의 옵션 아래에서 가상 부품으로 만들기를 선택합니다.
  4. 삽입할 파트/어셈블리 아래에서 찾아보기를 클릭하고 rod_clevis.sldprt를 연 후 클릭하여 그래픽 영역에 삽입합니다.



    부품을 가상 부품으로 만들면 외부 파일과의 링크가 분리된다는 경고 메시지가 나타납니다.

  5. 확인을 클릭합니다.

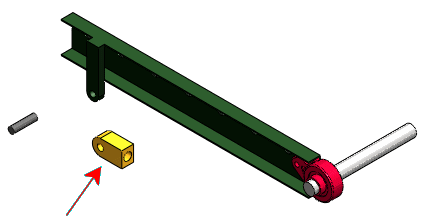

    파트가 어셈블리에 가상 부품으로 추가되고 [사본: rod_clevis^conveyor]으로 이름이 지정됩니다.

    이제 핀을 가상 부품으로 만듭니다.

  6. FeatureManager 디자인 트리나 그래픽 영역에서 핀을 오른쪽 클릭하고 가상 부품으로 만들기를 선택합니다.

    부품을 가상 부품으로 만들면 외부 파일과의 링크가 분리된다는 경고 메시지가 나타납니다.

  7. 확인을 클릭합니다.

    핀의 이름이 [사본: pin .75x3.0^conveyor]로 바뀝니다.
