단면

단면 평면 작성하기

• 기본값인 XY 단면 평면을 사용합니다.

• 단면 탭에서 평면을 선택합니다.

• 그래픽 영역에서 면을 선택한 다음, 단면 탭에서 면 평면을 선택합니다.

• 면의 어느 한 점을 더블클릭하면 선택한 면에 평행한 단면 평면이 만들어집니다.

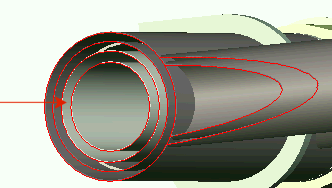

그 평면을 끌어서 단면을 바꿀 수 있습니다. 단면 평면에 닿는 모델 모서리는 빨강색으로 표시됩니다.

단면 생성 및 조작하기

1. 단면 삽입 또는 도구, 단면을 클릭합니다.

   모델에 수직인 단면 평면이 나타납니다.



2. 모델에 수직인 축을 따라 이동하는 평면을 끕니다.

3. 단면 탭의 다음 옵션 중에서 선택합니다.

XY 평면

YZ평면

XZ평면

면 평면. 먼저 면을 선택한 후, 선택한 면에 수직인 평면을 생성할 때 이 옵션을 선택합니다. 이 옵션은 면을 더블 클릭하여 사용할 수도 있습니다.

뒤집기. 현재 표시된 평면을 기준으로 모델의 반대쪽을 표시합니다.

평면에 수직인 뷰. 평면에 수직인 모델을 표시합니다.

평면 표시. 단면 평면을 표시합니다.

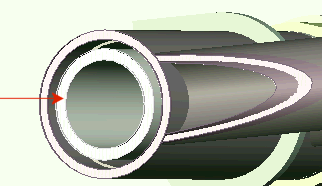

캡 표시. 솔리드 끝단면을 표시합니다.

4. 단면 삽입 도구를 놓으려면, 도구를 다시 클릭합니다.
