도면에서 뷰 하이퍼링크하기
이 정보는 하나 이상의 CAD 시스템에 한정됩니다. 데이터 이용도에 관한 정보는 SolidWorks eDrawings 기능 매트릭스를 참고하십시오.
도면에서 절단선과 상세도 원 주석을 상응하는 단면도 및 상세도와 하이퍼링크 합니다. 포인터를 절단선이나 상세도 원으로 가져가면, 관련 뷰의 주석이 하이라이트 되어집니다.
뷰 하이퍼링크는 모든 eDrawings 버전의 도면 파일에서 지원됩니다.

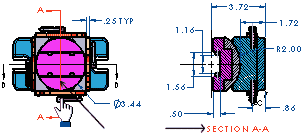

하이퍼링크된 뷰의 예제
절단선 위로 포인터를 가져갑니다. 절단선 주석과 관련 단면도 주석이 하이라이트됩니다. 절단선을 선택합니다. 보기에서 단면도, 단면A-A가 그래픽 영역에서 화면에 맞추어집니다. 단면뷰 제목, 단면A-A를 선택합니다. 절단선이 있는 도면뷰가 그래픽 영역을 채웁니다. |
|
