Złącze - Śruba

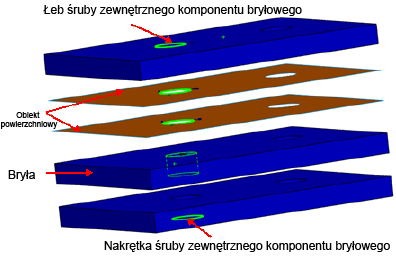

Śruba może łączyć dwa komponenty, wiele komponentów lub komponent z ziemią. Można definiować śruby przez mieszany stos brył, skorup i obiektów arkusza blachy.

Typ

Wartość dla Średnicy trzonu śruby powinna być równa lub mniejsza od średnic dla Ściana(y) gwintu.

Ciasne wpasowanie

Wybrać jeżeli promień trzonu jest równy promieniowi ścian cylindrycznych skojarzonych z przynajmniej jednym z komponentów. Ściana cylindryczna ustawiona jako Ciasne wpasowanie jest sztywna i ulega deformacji wraz z trzonem jako ciało sztywne. Przykład złącza śrubowego z ciasnym wpasowaniem..

Ściany kontaktowe trzonu . Wybrać jedną lub więcej ścian cylindrycznych, które stykają się z trzonem. W przypadku wybrania wielu ścian z komponentu, muszą one mieć tą samą oś i promień.

Materiał

Simulation domyślnie wybiera stal stopową z biblioteki materiałów SolidWorks jako materiał śruby.

• Dostosowany. Zdefiniować własne właściwości materiału. Ustawić Jednostki , Moduł Younga , Współczynnik Poissona i Współczynnik rozszerzalności cieplnej .

• Biblioteka. Kliknąć Wybierz materiał, aby otworzyć okno dialogowe Materiał.

Program nie zachowuje łącza do wybranej biblioteki. W przypadku edycji biblioteki, zmiany nie są odzwierciedlane w śrubie.

• Uwzględniona masa. Uwzględnia Masę śruby w analizie.

Dane wytrzymałości

• Znany obszar naprężenia rozciągającego. Opcję tą należy wybrać, jeżeli obszar naprężenia rozciągającego (minimalny obszar gwintowanego fragmentu śruby) jest znany.

• Obliczony obszar naprężenia rozciągającego. Opcję tą należy wybrać, aby pozwolić programowi na obliczenie obszaru naprężenia rozciągającego śruby.

• Obszar naprężenia rozciągającego. Ustawić znany obszar naprężenia rozciągającego dla śruby.

• Skok. Wprowadzić liczbę zwojów gwintu śruby na cal lub na milimetr.

• Wytrzymałość śruby. Ustawić wytrzymałość materiału śruby i jej jednostkę.

Istnieją trzy powszechnie używane parametry wytrzymałości śrub pozwalające oszacować zniszczenie śruby. Granica plastyczności, wytrzymałość graniczna oraz wytrzymałość umowna (90% granicy plastyczności). Najczęściej stosowanym parametrem jest granica plastyczności materiału śruby lub klasa, jednakże użytkownicy powinni wybierać wartość wytrzymałości, która najlepiej odpowiada danemu zastosowaniu.

• Współczynnik bezpieczeństwa. Ustawić współczynnik bezpieczeństwa dla weryfikacji powodzenia/niepowodzenia projektu śruby. Śruba ulega zniszczeniu, gdy jej łączne obciążenie przekracza proporcję 1/współczynnik bezpieczeństwa. Aby uzyskać informacje odnośnie sprawdzenia bezpieczeństwa śrub, należy kliknąć tutaj.

Obciążenie wstępne

• Jednostki .

• Osiowe. Opcję tą należy wybrać, jeżeli znane jest obciążenie osiowe na śrubie.

• Moment obrotowy . Opcję tą należy wybrać, jeżeli znany jest moment obrotowy użyty do dokręcenia śruby.

Współczynnik tarcia (K) . Program używa tego współczynnika do obliczenia siły osiowej na podstawie danego momentu obrotowego.

Zaawansowana opcja

• Seria śrub. Wybrać, aby ześrubować więcej niż dwa komponenty ze sobą. Dla badań nieliniowych można śrubować ze sobą więcej niż dwa komponenty bryłowe.

. Należy wybrać ściany cylindryczne obiektów bryłowych lub krawędzie kołowe powierzchni skorupy ze środkowych komponentów. Dla badań nieliniowych, należy wybrać ścianę cylindryczną z obiektu bryłowego.

• Śruba symetryczna. Jeżeli jedna lub dwie płaszczyzny symetrii przecinają śrubę, można zdefiniować śrubę symetryczną.

Geometria odniesienia . Dla śrub o symetrii 1/2 należy wybrać płaszczyznę lub ścianę planarną symetrii.

W przypadku użycia śrub symetrycznych, należy wprowadzić 1/2 lub 1/4 łącznej wartości obciążenia wstępnego i 1/2 lub 1/4 masy śruby, zależnie od wybranego typu symetrii. Ponadto, w przypadku wyszczególniania sił śruby po uruchomieniu badania, wyniki równe są 1/2 lub 1/4 siły całkowitej.

Ustawienia symboli

• Edytuj kolor. Wybieranie koloru dla symboli.

• Rozmiar symbolu . Ustawianie rozmiaru symboli.

• Pokaż podgląd. Przełączyć widoczność śruby w obszarze graficznym.

Notatki

• Dostępne dla badań statycznych i nieliniowych.

• Funkcja złącza śrubowego jest przybliżeniem złożonego zachowania nieliniowego. Dostarcza to dokładnych wyników kiedy śruby są rozciągane. W scenariuszach obciążenia gdzie śruby są pod wpływem sił ściskania, siły osiowe złącz śrubowych mogą nie być dokładne. W takich przypadkach, zmniejszenie obciążenia wstępnego śruby może spowodować poluzowanie śruby i utratę kontaktu pomiędzy śrubą a komponentami. Zachowanie to nie może być uchwycone przez wyrażenie złącza śrubowego w Simulation. Dla tych przypadków, należy modelować śrubę i zdefiniować zestawy kontaktów bez penetracji pomiędzy śrubą a komponentami.

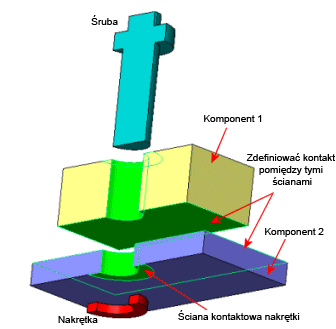

• Może wystąpić konieczność zdefiniowania warunku kontaktu, aby uniemożliwić przenikanie jak na ilustracji:

• Istnieje opcja uwzględnienia grubości skorupy dla kontaktu bez penetracji pomiędzy dwiema powierzchniami skorupy dla badań statycznych.

• Seria otworów

• Podczas dodawania śruby do jednego otworu w serii otworów, oprogramowanie pozwala na rozejście się śrub do wszystkich innych otworów w serii otworów.

• Oprogramowanie grupuje złącza w oparciu o serię otworów w oddzielnym folderze.

• Edycja dowolnej śruby w grupie stosuje się do wszystkich złącz w serii.

• Można rozłożyć serię śrub i przerwać połączenie, aby umożliwić edytowanie każdej operacji oddzielnie. Należy kliknąć prawym przyciskiem myszy folder zawierający serię i wybrać Rozłóż serię śrub.

• Można przywrócić serię złącz po jej rozłożeniu. Należy kliknąć prawym przyciskiem myszy folder zawierający serię i wybrać Utwórz ponownie serię śrub.
