Tworzenie grafów wyników na krawędzi

Istnieje możliwość generowania dwuwymiarowego grafu żądanego wyniku na wybranej krawędzi modelu. Graf ukazuje wynik (oś y) względem odległości parametrycznej wzdłuż wybranej krawędzi (oś x). Opcja ta jest dostępna wtedy, gdy wybrano tylko jedną krawędź.

Aby utworzyć graf wyników na krawędzi, należy:

  1. Wyświetlić żądany wykres wyników w obszarze graficznym.

  1. W drzewie badania Simulation kliknąć prawym przyciskiem myszy ikonę wykresu i wybrać Sonda .

Otwarty zostanie menedżer właściwości PropertyManager Wynik sondy.

  1. W części Opcje, wybrać Na wybranych elementach.

  2. W części Wyniki:

    1. W obszarze graficznym kliknąć krawędź, na której chcemy wykreślić wyświetlany wynik.

    2. Kliknąć Aktualizuj.

Wyświetlany wynik zostanie wyszczególniony dla wszystkich węzłów skojarzonych z wybraną krawędzią.

  1. Aby odwrócić zmienną parametryczną, należy wybrać Odwróć wykres krawędzi.

  2. W części Opcje raportu kliknąć Wykres.

Otwarte zostanie okno Wykres krawędzi i pojawią się wartości wyświetlanego wyniku (oś Y grafu) względem odległości parametrycznej wzdłuż wybranej krawędzi, znormalizowanej względem 1 (oś X).

  1. Kliknąć , aby zamknąć okno grafu.

  2. Kliknąć .

Odwróć wykres krawędzi nie zaznaczone

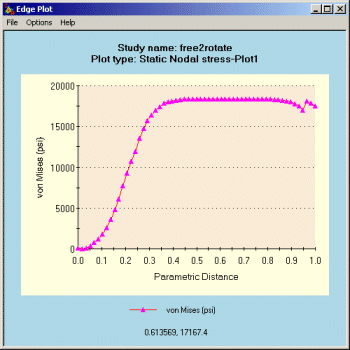

Odwróć wykres krawędzi zaznaczone
