Dodawanie linii rozstrzelenia

Aby dodać linie rozstrzelenia do widoku rozstrzelenia, należy użyć Szkic z linią rozstrzelenia (typ szkicu 3D).

Aby wstawić szkic z linią rozstrzelenia, należy:

  1. Kliknąć Szkic z linią rozstrzelenia (pasek narzędzi Złożenie) lub Wstaw, Szkic z linią rozstrzelenia.

Pojawi się menedżer właściwości PropertyManager Linia trasy.

  1. Dodać linie rozstrzelenia używając:

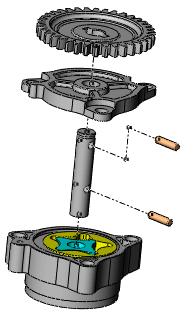

Wszystkie linie wyświetlane są jako linie długa kreska dwie kropki.

  1. Zamknąć szkic.

Szkic pojawia się w menedżerze konfiguracji ConfigurationManager, w części Widok rozstrzelony<n>.

Aby edytować szkic z linią rozstrzelenia, należy:

  1. W menedżerze konfiguracji ConfigurationManager kliknąć znak , aby rozwinąć Widok rozstrzelony<n>.

  2. Kliknąć prawym przyciskiem myszy Eksplozja 3D<n>, i wybrać Edytuj szkic.

  3. Edytować szkic w taki sam sposób jak każdy inny Szkic 3D lub dodać kolejne linie rozstrzelenia.

  4. Zamknąć szkic.
