Notatki
Należy użyć notatek, aby dodać tekst i etykiety do rysunków.
Notatka może być ruchoma albo nieruchoma, może być również umieszczona wraz z linią wiodącą wskazującą na element (ścianę, krawędź lub wierzchołek) w dokumencie. Może ona zawierać prosty tekst, symbole, tekst parametryczny oraz hiperłącza. Linia wiodąca może być prosta, zagięta lub z uskokami.
Niektóre zagadnienia dotyczące notatek:
Aby ustawić opcje Notatki dla bieżącego dokumentu, należy kliknąć Narzędzia > Opcje > Właściwości dokumentu > Adnotacje > Notatki.
Można wstawiać hiperłącza w notatkach.
Można łączyć notatki z właściwościami dokumentu, dostosowanymi oraz specyficznymi dla konfiguracji.
Możliwe jest dodawanie odnośników do notatek.
Można wstawiać adnotacje w notatkach. Podczas wstawiania adnotacji do notatki, można utworzyć nową adnotację w menedżerze właściwości PropertyManager Notatka lub wybrać istniejącą adnotację na rysunku.
Można zastosować obramowania do całych notatek i do fragmentów notatek.
Podczas edytowania notatki, która zawiera zmienną, można wyświetlić nazwę zmiennej albo wartość zmiennej. Aby wyświetlić nazwę zmiennej, należy kliknąć Widok, Zmienne połączeń adnotacji.
Można zmienić rozmiar ramki granicznej wokół notatki poprzez wpisanie notatki a następnie zmianę rozmiaru ramki granicznej lub odwrotnie. Ramki graniczne są pomocne kiedy chcemy kształtować tekst notatki do granicy w bloku tytułowym.
-
Przy przeciąganiu istniejącego tekstu celem wyrównania go z innym tekstem, wskaźnik zmieni się na wyrównanie do lewej, wyśrodkowanie lub wyrównanie do prawej w zależności od tego gdzie wybrano notatkę. Na przykład jeżeli wybierzemy lewą stronę notatki, wskaźnik zmieni się na wyrównanie do lewej.
|
|
|
|
|
Wyrównanie do lewej |
Wyrównanie wyśrodkowane |
Wyrównanie do prawej |
Można nacisnąć klawisz Tab na początku notatki, aby utworzyć wcięcie w notatce. Opcja ta nie działa jednak w środku notatki.
Notatki zgięcia są wyświetlane w widokach rysunków zawierających rozłożone modele części arkusza blachy.
Puste notatki, które wyświetlane są na ekranie jako:
, nie pojawiają się na podglądach wydruku ani na wydrukowanych stronach.
Aby utworzyć notatki, należy:
Kliknąć Notatka  na pasku narzędzi Adnotacja lub kliknąć Wstaw, Adnotacje, Notatka. Ustawić opcje w menedżerze właściwości PropertyManager Notatka. |
|

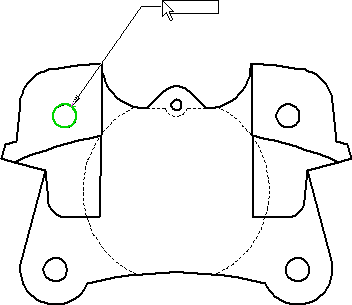

Jeżeli notatka ma linię wiodącą, należy kliknąć, aby umieścić punkt punkt przytwierdzenia dla linii wiodącej. Kliknąć ponownie, aby umieścić notatkę lub kliknąć i przeciągnąć ramkę graniczną.
|
|

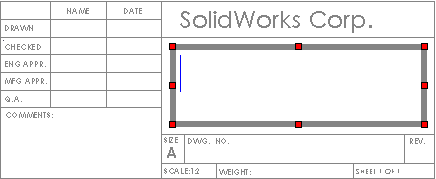

Aby utworzyć ramkę graniczną, należy:
- lub -
|
|
Wpisać tekst. Nacisnąć klawisz Enter, aby dodać nowa linię poniżej bieżącej.
|
|
Ustawić opcje przy pomocy paska narzędzi Formatowanie.
Kliknąć w obszarze graficznym poza notatką, aby dokończyć notatkę.
Przy ciągle otwartym menedżerze właściwości PropertyManager Notatka, powtórzyć powyżej opisane kroki, aby utworzyć konieczną ilość notatek.
Możliwa jest zmiana tekstu, właściwości i formatowania dla każdego wystąpienia notatki.
Aby dodać wielokrotne linie wiodące, należy nacisnąć klawisz Ctrl podczas przeciągania notatki, a przed jej umieszczeniem. Notatka przestanie się przemieszczać i pojawi się druga linia wiodąca. Cały czas przytrzymując klawisz Ctrl, należy kliknąć, aby umieścić linię wiodącą. Kliknąć żądaną liczbę razy, aby umieścić dodatkowe linie wiodące. Zwolnić klawisz Ctrl i kliknąć, aby umieścić notatkę.
Aby zmienić wcięcie wypunktowanych lub numerowanych list, należy prawym przyciskiem myszy kliknąć notatkę w trybie edycji i wybrać Punktory i numeracja.
Kliknąć OK
.
Aby utworzyć numerowane listy w notatkach, należy:
Kliknąć Notatka na pasku narzędzi Adnotacja lub kliknąć Wstaw, Adnotacje, Notatka.
Kliknąć w obszarze graficznym, aby umieścić notatkę.
Kliknąć Numer
na podręcznym pasku narzędzi Formatowanie.
Wpisać tekst dla pierwszej linii a następnie nacisnąć Enter.
Lista będzie kontynuowana w kolejności sekwencyjnej.
Aby automatycznie utworzyć listy bez klikania przycisku Numerowanie na pasku narzędzi Formatowanie, należy:
Kliknąć Notatka na pasku narzędzi Adnotacja lub kliknąć Wstaw, Adnotacje, Notatka.
Kliknąć w obszarze graficznym, aby umieścić notatkę.
Wpisać znak lub liczbę początkową dla listy (na przykład 1, a, A, i, I).
Wpisać kropkę a następnie odstęp.
Wpisać tekst dla pierwszej linii a następnie nacisnąć Enter.
Lista będzie kontynuowana w kolejności sekwencyjnej.
Aby zmienić numerowane listy na listy wypunktowane, należy:
Wybrać wszystkie elementy na numerowanej liście.
Kliknąć Wypunktowanie
na podręcznym pasku narzędzi Formatowanie.
Aby utworzyć tekst wielowierszowy, należy:
Kliknąć Notatka na pasku narzędzi Adnotacja lub kliknąć Wstaw, Adnotacje, Notatka.
Kliknąć w obszarze graficznym, aby umieścić notatkę.
Kliknąć Stos
na podręcznym pasku narzędzi Formatowanie.
Ustawić opcje w oknie dialogowym Stos notatki i kliknąć OK.
Kliknąć OK .
Aby wstawić adnotację w notatce z menedżera właściwości PropertyManager Notatka, należy:
Utworzyć lub poddać edycji istniejącą notatkę.
Umieścić kursor w miejscu, w którym chcemy wstawić adnotację.
W menedżerze właściwości PropertyManager w części Format tekstu kliknąć Wstaw tolerancję położenia i kształtu
, Wstaw symbol wykończenia powierzchni
lub Wstaw bazę pomiarową
.
Ustawić właściwości dla wybranego symbolu a następnie kliknąć OK.
Kliknąć OK .
Aby poddać adnotację edycji, należy kliknąć dwukrotnie tą adnotację i edytować ją w menedżerze właściwości PropertyManager lub w oknie dialogowym.

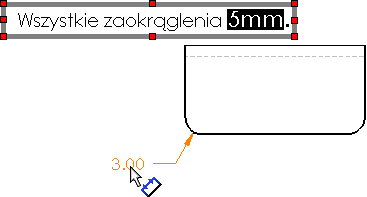

Aby wstawić adnotację lub wymiar w notatce z rysunku, należy:
Utworzyć lub poddać edycji istniejącą notatkę. |
|
Wybrać istniejącą adnotację lub wymiar w obszarze graficznym.
Jeżeli wybierzemy wymiar z symbolem lub tolerancją, elementy są uwzględnione w notatce. Kliknąć OK .
Aby poddać adnotację lub wymiar edycji, konieczne jest edytowanie istniejącej adnotacji lub wymiaru na arkuszu rysunku. Nie można edytować adnotacji ani wymiarów w notatkach, jeżeli zostały one wstawione z istniejącej adnotacji lub wymiaru. Podczas edytowania istniejącej adnotacji lub wymiaru, wszystkie wystąpienia tej adnotacji i wymiaru zostaną uaktualnione w arkuszu.
Można ukryć adnotację lub wymiar przy użyciu Widok, Ukryj/pokaż adnotacje. |
|
Aby zastosować obramowania do całych notatek lub do fragmentów notatek, należy:
Utworzyć lub poddać edycji istniejącą notatkę.
Wybrać porcję notatki do której ma zostać zastosowane obramowanie. Jeżeli obramowanie ma zostać zastosowane dla całej notatki, należy pominąć ten krok.
Ustawić opcje w menedżerze właściwości PropertyManager, w części Granica.
Kliknąć .
Aby poddać edycji tekst notatki, należy:
Kliknąć dwukrotnie notatkę i edytować tekst w tym miejscu.
Aby poddać edycji właściwości notatki, należy:
Wykonać jedną z poniższych czynności:
Można dodać więcej linii wiodących do istniejącej notatki przytrzymując klawisz Ctrl i przeciągając punkt przytwierdzenia linii wiodącej.
Aby dodać odnośnik do notatki, należy:
Wybrać notatkę do edycji lub utworzyć notatkę.
Kliknąć odnośnik, aby wstawić go do notatki.
Opcjonalnie dostosować rozmiar czcionki tekstu odnośnika.
