Dodaj/Usuń blok

Możliwe jest dodawanie i usuwanie elementów szkicu. Gdy usuniemy elementy szkicu z bloku, te elementy szkicu przechodzą z poziomu bloku do następnego poziomu. Dodanie bloku odwraca ten proces.

Polecenie Dodaj/Usuń blok jest użyteczne jeżeli mamy skomplikowany szkic, np. importowany plik, i chcemy użyć wybrane elementy szkicu jako bloki.

Aby dodać lub usunąć blok, należy:

  1. W trybie Edycja szkicu wybrać Blok w drzewie operacji FeatureManager.

  2. Kliknąć przycisk Edytuj blok (pasek narzędzi Blok) lub Narzędzia, Bloki, Edytuj.

    Obwód jest pojedynczym blokiem.

  1. Kliknąć przycisk Dodaj/Usuń blok (pasek narzędzi Blok) lub Narzędzia, Bloki, Dodaj/Usuń.

  2. W menedżerze właściwości PropertyManager Elementy bloku, wybrać te elementy, które chcemy dodać lub usunąć.

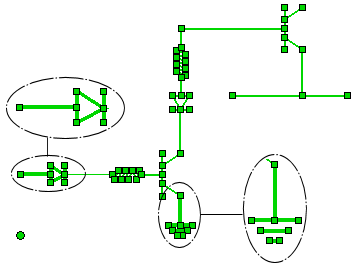

    Zaznaczone elementy szkicu zostaną usunięte z bloku.

  3. Kliknąć przycisk , kliknąć narożnik potwierdzenia bloku , a następnie zamknąć szkic.

Wybrane elementy nadal stanowią część szkicu, lecz zostały przeniesione do poziomu szkicu.
