Cor de fundo
O SolidWorks usa um plano de fundo gradiente em azul na área de gráficos. Embora você possa alterar a cor do plano de fundo no SolidWorks, verá que o azul funciona melhor com modelos sombreados e as várias cores indicadoras de estado.
NOTA: Você pode também arrastar cenas para modelos a partir da guia Aparências
do Painel de tarefas, em Cenas, para alterar a cor do plano de fundo e a aparência do modelo. Pode também clicar em Aplicar cena
na barra de ferramentas transparente Exibir e selecionar uma cena.
|

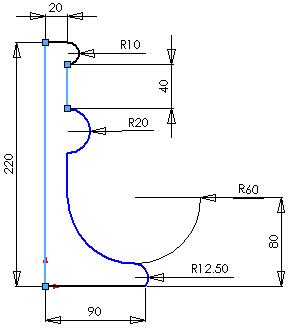

Em um esboço, o azul claro indica as entidades que estão selecionadas. O azul mostra as entidades que não estão totalmente definidas. O preto é usado para as entidades totalmente definidas. A origem do esboço é exibida em vermelho. As outras cores de estado são amarelo, rosa e cinza. |
|
|
As cores em uma vista sombreada aparecem melhor em um fundo gradiente em azul. |
|
|
As folhas de desenho são da cor Mylar. Você pode exibir as vistas de desenho em vários modos de sombreado e de linha.
|
|
Para especificar cores diferentes, clique em Ferramentas, Opções, Opções do sistema, Cores.Alguns dos itens para os quais você pode especificar cores são:
Plano de fundo de Viewport
Cor de gradiente superior
Cor de gradiente inferior
Desenhos, Cor do papel
Desenhos, Segundo plano
Linhas de grade, Maior
Anotações, Importadas
