Posicionamentos conflitantes

Em alguns casos, um posicionamento pode não ser satisfeito porque os componentes já estão restritos de tal forma que não podem ser movidos para aquele posicionamento. Os componentes podem ser fixos ou posicionados em relação a outros componentes.

Exemplo

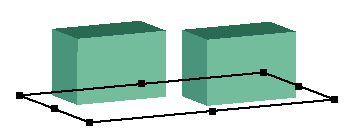

As faces inferiores destes dois blocos estão posicionadas no mesmo plano:

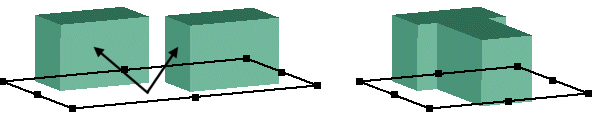

Se você adicionar um posicionamento coincidente entre faces dos dois blocos, os blocos podem ser movidos para o posicionamento.

Se você adicionar um posicionamento coincidente entre a face inferior de um bloco e a face superior do outro, ocorrerá um erro. O primeiro bloco não pode ser posicionado ao mesmo tempo no plano e na face superior do segundo bloco, pois a face inferior do segundo bloco também está posicionada no plano.

Como o MateXpert ajuda

Neste exemplo, quando você clica em Diagnóstico, em MateXpert, o programa lista três posicionamentos conflitantes. São os dois posicionamentos coincidentes ao plano e o posicionamento coincidente da face inferior com a face superior.

Quando você clica no posicionamento com o problema, o MateXpert informa que as faces posicionadas não são coincidentes, e indica qual a distância entre elas.

Como corrigir o problema

Exclua, suprima ou edite um dos posicionamentos conflitantes.

Você pode também usar chamadas de posicionamento e /Exibir erros de posicionamento para identificar e resolver problemas de posicionamento.
