Estilo
Você pode definir estilos, de maneira semelhante aos estilos de parágrafo nos documentos de processadores de texto, para as dimensões e várias anotações (??notas, símbolos de tolerância geométrica, símbolos de acabamento de superfície e símbolos de solda). Quando você usa estilos com as anotações, pode repetir os símbolos usados com maior freqüência. Com estilos você pode:
Salvar uma propriedade de anotação ou dimensão como parte de um estilo.
Dar nomes aos estilos para que possam ser referidos.
Aplicar estilos a várias dimensões ou anotações.
Adicionar, atualizar e excluir estilos.
Salvar e carregar estilos. É possível também carregar estilos salvos em outros documentos e localizados em outras pastas.
Usar os estilos globalmente em toda a Biblioteca de Projetos.
A funcionalidade de estilos inclui:
Quando adiciona uma anotação, você pode selecionar previamente um item que usa um determinado estilo, e esse estilo se torna o estilo predeterminado do novo item. Se você clicar em um local primeiro, nenhum estilo será usado para os novos itens.
Não é possível aplicar estilos a dimensões criadas por Chamadas de furo.
Quando você insere dimensões a partir de uma peça ou montagem em um desenho usando Inserir itens do modelo, os estilos das dimensões pertencem ao modelo original e você não pode atribuir estilos de desenho às dimensões inseridas. Em vez disso, você pode carregar os estilos da peça ou montagem para o desenho. Neste caso, as alterações feitas aos estilos do desenhos alteram os estilos do documento da peça ou montagem.
É possível carregar os estilos das peças ou montagens nos desenhos. As alterações feitas aos estilos nos desenhos alteram os estilos no documento da peça ou montagem.
As extensões para estilos são:
|
Dimensões |
.sldstl |
|
Notas |
.sldnotestl |
|
Símbolos de tolerância geométrica |
.sldgtolstl |
|
Símbolos de acabamento de superfície |
.sldsfstl |
|
Símbolos de solda |
.sldweldstl |
A extensão de arquivo .sldfvt também tem suporte para estilos.

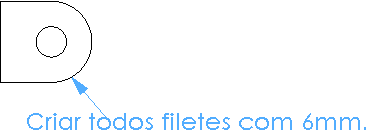

Este exemplo mostra como usar estilos de anotação para as notas|.
Crie uma anotação a ser usada em mais de um desenho. Adicione o estilo ao documento do desenho. Salve o estilo na Biblioteca de Projetos para poder usá-lo em outros desenhos.
Quando você salva na Biblioteca de Projetos, a nota fica acessível em todos os desenhos, peças e montagens e pode ser inserida com arrastar-e-soltar. Abra a pasta de anotações na Biblioteca de Projetos para ver a nota salva. |
|
Para adicionar um estilo a um documento:
Selecione uma ou mais dimensões ou anotações.
Edite as propriedades da dimensão ou anotação no PropertyManager ou caixa de diálogo.
Clique em Adicionar ou atualizar um estilo
.
Na caixa de diálogo, digite um nome em Digite um novo nome ou selecione um nome existente e clique em OK.
Para aplicar um estilo a uma dimensão ou anotação:
Selecione uma ou mais dimensões ou anotações.
No PropertyManager ou caixa de diálogo, selecione um estilo em Defina um estilo atual.
Para salvar um estilo para uso em outros desenhos:
Com um estilo exibido em Defina um estilo atual, clique em Salvar um estilo
.
Na caixa de diálogo Salvar como, procure a pasta onde deseja salvar o arquivo, edite o nome do arquivo se necessário e, em seguida, clique em Salvar.
Para adicionar o estilo à Biblioteca de Projetos, salve-o em Documents and Settings\All Users\Dados de aplicativos\SolidWorks\SolidWorks versão\design library\annotations.
Para carregar um estilo em um desenho:
Clique em Carregar estilo
.
-
Na caixa de diálogo Abrir, procure a pasta apropriada e selecione um ou mais arquivos.
É possível selecionar vários arquivos de estilos usando as teclas Shift ou Ctrl.
-
Clique em Abrir.
Os estilos carregados aparecem na lista Defina um estilo atual.
Para atualizar um estilo:
Selecione uma dimensão ou anotação com o estilo.
Edite as propriedades da dimensão ou anotação.
Clique em Adicionar ou atualizar um estilo.
Selecione o nome do estilo na lista, selecione Atualizar todas as anotações vinculadas a esse estilo, depois clique em OK.
Clique em Reconstruir
na barra de ferramentas Padrão ou em Editar, Reconstruir para atualizar as anotações vinculadas ao estilo.
Para quebrar a associação a um estilo:
Clique em Adicionar ou atualizar um estilo.
-
Selecione o nome do estilo, selecione Quebrar todos os vínculos com esse estilo e clique em OK.
Dimensões e anotações mantêm as propriedades previamente aplicadas pelo estilo, a menos que os itens sejam redefinidos com o valor predeterminado do documento (veja abaixo).
Para excluir um estilo:
Selecione um estilo em Defina um estilo atual.
-
Clique em Excluir um estilo
.
O estilo atual é definido como <NENHUM>. Dimensões e anotações mantêm as propriedades previamente aplicadas pelo estilo, exceto quando os itens são redefinidos com o valor predeterminado do documento (veja abaixo).
Para redefinir as propriedades de dimensões ou anotações com os valores predefinidos do documento:
Selecione as dimensões ou anotações com os estilos.
-
Clique em Aplicar os atributos predeterminados aos itens selecionados
.
O estilo é redefinido como <NENHUM> (o valor predeterminado do documento).
Selecionar o estilo <NENHUM> desvincula a dimensão ou a anotação do estilo, mas o item mantém as propriedades já aplicadas. Para redefinir as propriedades de dimensões ou anotações, use Aplicar os atributos predeterminados aos itens selecionados. A designação <NENHUM> indica que a dimensão não está vinculada a nenhum estilo, portanto alterações futuras nos estilos não serão aplicadas.
