Dimensões de ordenada

As dimensões de ordenada são um conjunto de dimensões medidas a partir de uma ordenada zero em um desenho ou esboço. Nos desenhos, elas são dimensões de referência, e não é permitido alterar seus valores ou usar os valores para direcionar o modelo.

As dimensões de ordenada são medidas a partir do eixo selecionado primeiro. O tipo de dimensão de ordenada (horizontal ou vertical) é definido pela orientação dos pontos selecionados.

É possível dimensionar para arestas, vértices e arcos (centros e pontos mínimos e máximos). Você pode também dimensionar para pontos médios ao adicionar dimensões de ordenada.

As dimensões de ordenada são automaticamente agrupadas para manter o alinhamento. Quando você arrasta qualquer membro do grupo, todos os membros são movidos juntos. Para separar uma dimensão do grupo de alinhamento, clique com o botão direito do mouse na dimensão e selecione Quebrar alinhamento.

É possível arrastar a dimensão zero para uma nova posição, e todas as dimensões de ordenada são atualizadas para que coincidam com a nova posição zero.

Se as dimensões adjacentes estiverem muito próximas, as linhas de chamada serão automaticamente deslocadas de acordo com a necessidade para impedir a sobreposição do texto. As alças de arrastar são exibidas nas dobras quando você seleciona uma dimensão ordenada com uma linha de chamada curva. É possível remover a dobra ou adicionar uma dobra a uma dimensão de ordenada diferente.

Defina as propriedades de dimensão de ordenada do documento em Propriedades do documento - Dimensões de ordenada. Você pode especificar que as chamadas não sejam deslocadas automaticamente desmarcando Deslocar ordenadas automaticamente.

Para criar dimensões de ordenada:

1. Clique em Dimensão de ordenada na barra de ferramentas Dimensões/Relações ou em Ferramentas, Dimensões, Ordenada.

   É possível selecionar Dimensão da ordenada horizontal ou Dimensão da ordenada vertical para especificar a direção das dimensões.

2. Clique no primeiro item (aresta, vértice etc.) a partir do qual todos os outros serão medidos para serem a base (a dimensão 0,0) e clique novamente para posicionar a dimensão fora do modelo.

3. Clique nas arestas ou vértices ou arcos a serem dimensionados usando a mesma ordenada. À medida que você clica em cada item, a dimensão é posicionada na vista e alinhada com a ordenada zero.

4. Selecione outro modo ou outra ferramenta, ou pressione Esc para sair do modo de ordenada.

Para adicionar mais dimensões ao longo da mesma ordenada:

1. Clique com o botão direito do mouse em uma dimensão de ordenada e selecione Adicionar à ordenada.

2. Clique nas arestas ou vértices ou arcos a serem dimensionados usando a mesma ordenada. À medida que você clica em cada item, a dimensão é posicionada na vista e alinhada com a ordenada zero.

3. Selecione outro modo ou outra ferramenta ou pressione Esc para sair do modo de ordenada.

Para modificar dimensões de ordenada:

Você pode modificar dimensões de ordenada usando comandos do menu de atalho. Clique com o botão direito do mouse em uma dimensão de ordenada, selecione Opções de exibição e escolha dentre estas opções:

• Alinhar ordenada. Alinha todas as dimensões ao longo da ordenada com a ordenada 0,0.

• Desvio. Dobra a linha de chamada de uma dimensão e permite reposicionar a dimensão.

• Repetir desvio da ordenada. Aplica o algoritmo de deslocamento automático às dimensões de ordenada.

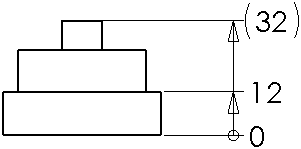

• Exibir parênteses. Adiciona parênteses contendo as dimensões selecionadas.

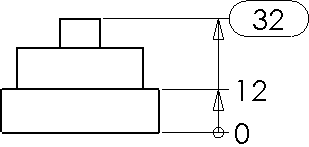

• Exibir como inspeção. Exibe as dimensões selecionadas como sendo de inspeção.



Para exibir como dimensões em cadeia:

1. Selecione uma dimensão de ordenada.

2. Clique na guia Linha de chamada e selecione Cadeia de ordenada.

3. Clique em .

Selecione  Exibir como dimensão em cadeia em Propriedades do documento - Dimensões de ordenada para encadear todas as dimensões de ordenadas no desenho.
