Seção de corte parcial
Uma vista de corte parcial recorta parte da montagem em uma vista de desenho para expor seu interior. Um hachurado é gerado automaticamente nas faces seccionadas de todos os componentes.
A seção de corte parcial é parte de uma vista de desenho, não uma vista separada. Um perfil fechado, geralmente um spline, define a seção de corte parcial. O material é removido até uma profundidade especificada para expor detalhes internos. Especifique a profundidade através de um número ou selecionando uma geometria em uma vista de desenho.
Não é possível criar uma seção de corte parcial em uma vista de detalhes, de seção ou de posição alternativa. Se você criar uma seção de corte parcial em uma vista explodida, não poderá recolher aquela vista.
|

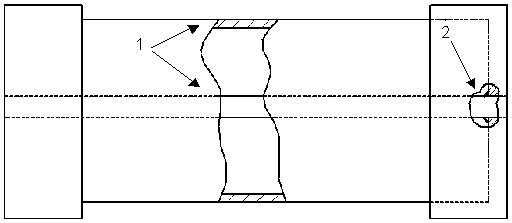

Este exemplo mostra (1) a espessura das paredes e (2) como o eixo está soldado na tampa: |

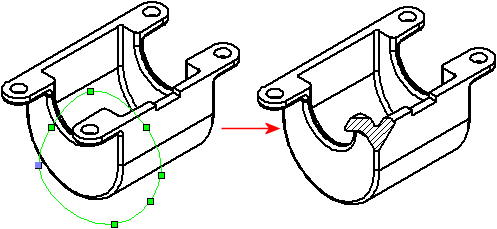

Seção de corte parcial de uma vista pictórica (isométrica, trimétrica ou dimétrica). A profundidade é normal à folha: |
|
|
|
Para criar uma seção de corte parcial:
-
Clique em Seção de corte parcial
na barra de ferramentas Desenho, ou clique em Inserir, Vista de desenho, Seção de corte parcial.
O ponteiro muda para
.
Se desejar um perfil diferente de um spline, crie e selecione um perfil fechado antes de clicar na ferramenta Seção de corte parcial.
Esboce um perfil.
Defina as opções na caixa de diálogo Vista de seção. Se não desejar excluir componentes ou componentes de fixação da vista de seção de corte parcial, clique em OK.
Defina as opções no PropertyManager de Seção de corte parcial.
Use o modo de vista de desenho 3D para selecionar uma aresta oculta na profundidade de uma vista de seção de corte parcial.
Clique em OK
.
Para excluir ou editar uma seção de corte parcial:
Clique com o botão direito na seção de corte parcial na árvore de projeto do FeatureManager e selecione uma das opções a seguir.
Excluir.
Editar definição. Defina as opções no PropertyManager de Seção de corte parcial, em seguida clique em OK .
Editar esboço. Selecione a entidade de esboço e edite-a, em seguida feche o esboço.
