Aplicar várias restrições aos recursos
É possível definir várias restrições como primárias, secundárias ou terciárias. Por exemplo, uma montagem pode exigir que um recurso seja posicionado em relação a mais de um recurso, como um eixo restrito em ambas as extremidades por um conjunto de furos.
Exemplos
|
|
Eixo secundário |
|

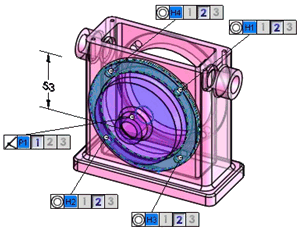

Neste exemplo, o eixo principal, posicionado em relação ao encaixe, deve estar alinhado com os furos dos lados direito e esquerdo do encaixe. O eixo secundário deve estar alinhado com os furos centrais das duas tampas. |
|
|
|
Eixo principal |
|
|
|
|
Ao restringir o eixo principal ao encaixe, selecione a opção  concêntrica para os furos direito e esquerdo como restrições primárias.
|
|
|
|
|
|
Ao restringir o eixo secundário, selecione a opção concêntrica para cada tampa como restrições primárias.
|
|
|
|
|
Outros exemplos de aplicação de várias restrições: |
|
|
Você pode posicionar a tampa em relação aos dois planos na base usando duas restrições coincidentes. |
|
|
|
|
|
Você pode posicionar os quatro furos da tampa em relação aos quatro furos do encaixe como a restrição secundária. |
|
