Dividir a peça

Para dividir a peça de chapa metálica:

  1. Clique em Inserir > Recursos > Dividir .
  2. No PropertyManager, em Ferramentas de aparar, selecione o esboço.
  3. Clique em Cortar peça.

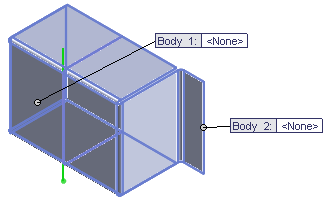

  4. Em Corpos resultantes, clique duas vezes no primeiro corpo.
  5. Na caixa de diálogo Salvar como, em Nome do arquivo, digite caixa_esquerda.sldprt e clique em Salvar.

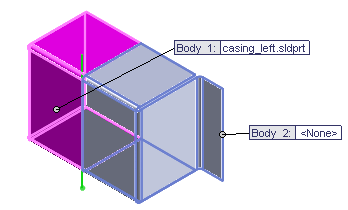

    Esse nome aparece no PropertyManager e na chamada de Corpo 1.



  6. Repita as etapas 4 e 5 para dar ao Corpo 2 o nome caixa_direita.sldprt.
  7. Clique em .

    A peça agora contém duas peças de chapa metálica.



  8. Na árvore de projeto do FeatureManager, expanda Lista de corte(2).

    Split1[1] (ou Split1) e Split1[2] (ou Dividir1) são peças separadas.

    O software nomeia os corpos na lista de corte de acordo com o último recurso adicionado ao corpo. Neste caso, o último arquivo adicionado foi o recurso de divisão.‎ À medida que você adiciona recursos, os nomes na lista de corte mudam

  9. Clique com o botão direito em Split1[2] e selecione Planificar.

    Split1[2] é planificado e Split1[1] é oculto.

  10. Clique com o botão direito em Split1[2] e selecione Sair da planificação para restaurar o corpo ao estado dobrado.

    Ambos os corpos ficam visíveis.
