Создание и редактирование видов с разнесенными частями

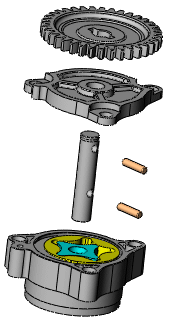

Виды с разнесенными частями создаются путем выбора и перетаскивания деталей в графическую область, создавая при этом один или несколько шагов разнесения. В видах с разнесенными частями можно выполнять следующие действия:

  • Равномерно разместить разнесенные комплекты компонентов (крепежные детали, шайбы и т.д.).

  • Добавить новый компонент в существующие шаги разнесения другого компонента. Эта операция полезна при добавлении новой детали в сборку с разнесенным видом.

  • Если узел сборки имеет вид с разнесенными частями, использовать повторно этот вид в сборке верхнего уровня.

  • Добавьте линии разнесения для указания взаимосвязей компонентов.

Когда сборка находится в разнесенном виде, нельзя добавлять сопряжения в сборку.

Чтобы создать вид с разнесенными частями:

  1. Нажмите кнопку Вид с разнесенными частями (панель инструментов Сборка) или выберите Вставка, Вид с разнесенными частями.

  1. Выберите один или несколько компонентов для включения в первый шаг разнесения.

    В PropertyManager компоненты отображаются в разделе Компоненты шага разнесения . В графической области появится система координат.

  2. Перетащите маркер манипулятора, чтобы разнести компоненты.

    Шаг разнесения отобразится в разделе Шаги разнесения.



Чтобы переместить или выровнять триаду:

  • Перетащите шарик в центре, чтобы переместить триаду.

  • Держа нажатой клавишу Alt, перетащите шарик в центре и разместите его на кромке или грани, чтобы выровнять триаду по кромке или грани.

  • Нажмите правой кнопкой мыши на шарик в центре и выберите параметры Выровнять по, Выровнять по исходной точке компонента или Выровнять по исходной точке сборки.

  1. В разделе Настройки нажмите кнопку Готово.

    Окно PropertyManager очистится, после чего можно будет создать следующий шаг разнесения.

  2. Создайте требуемое количество шагов разнесения, затем нажмите .

Разнесенный вид хранится с конфигурацией сборки, с которой он создается. Каждая конфигурация может содержать один вид с разнесенными частями.

Можно копировать разнесенный вид из активной конфигурации в другую конфигурацию путем перетаскивания ExplView в ConfigurationManager. Можно получить доступ к копии разнесенного вида при активации второй конфигурации.

Чтобы выполнить авторазмещение компонентов:

  1. Выберите два или более компонентов.

  2. В разделе Параметры выберите параметр Авторазмещение компонентов после перетаскивания.

  3. Перетащите маркер манипулятора, чтобы разнести компоненты.

    При перемещении компонентов один компонент останется в том месте, в которое он был перемещен, а программа автоматически равномерно разместит остальные компоненты на той же оси.

  • Можно использовать маркеры перетаскивания для перемещения компонентов и изменения их порядка в цепочке.

  • Интервал автоматического размещения можно изменить. В PropertyManager в разделе Параметры переместите регулятор Отрегулировать расстояние между компонентами в цепочке .

Чтобы использовать в вид с разнесенными частями узла сборки в сборке:

  1. Выберите узел, для которого был предварительно создан вид с разнесенными частями.

  2. В окне PropertyManager выберите Повторное использование разнесения узла.

    Разнесение узла сборки будет выполнено в графической области, а шаги вида с разнесенными узлами сборки отобразятся в разделе Шаги разнесения.

Чтобы редактировать шаг разнесения:

  1. В окне PropertyManager в разделе Шаги разнесения правой кнопкой мыши нажмите на шаг разнесения и выберите параметр Редактировать шаг.

  2. При необходимости внесите следующие изменения.

    • Перетащите компоненты, чтобы изменить их положение.

    • Выберите компоненты, которые требуется добавить в шаг.

    • Удалите компоненты этого шага путем выбора правой кнопкой мыши и нажатия на кнопку Удалить.

    • Измените Настройки.

    • Измените Параметры.

  3. Нажмите кнопку Применить для просмотра изменений.

Нажмите , чтобы отменить нежелательные изменения.

  1. Нажмите кнопку Готово для завершения.

Чтобы удалить шаг разнесения:

В окне PropertyManager в разделе Шаги разнесения правой кнопкой мыши нажмите на шаг разнесения и выберите параметр Удалить.

Связанные разделы

Разнесение и составление вида с разнесенными частями

Эскиз с линиями разнесения

Разнесенные виды в чертежах
