Пример преобразования 2D в 3D

Исходный чертеж импортируется в документ детали как Sketch1(Эскиз1).

Объекты эскиза в левом нижнем углу становятся видом Спереди.

Левый верхний становится видом Сверху.

Правый нижний становится видом Справа.

Правый верхний является Вспомогательным видом.

Вид Спереди находится слева внизу. Виды Сверху, Справа и Вспомогательный сложены перпендикулярно виду Спереди.

Изометрический вид отображает ориентацию эскизов.

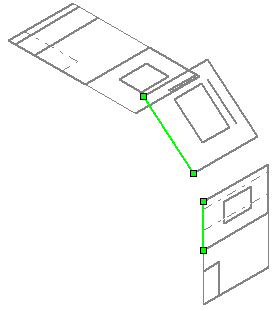

Выровняйте левые кромки эскизов Вспомогательный и Сверху, затем эскизов Справа и Вспомогательный.

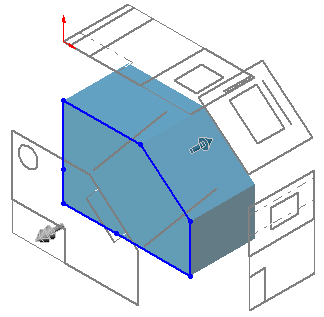

Вытяните основание.

Вырежьте или вытяните другие элементы. В этом примере для завершения детали вырезаны круглое отверстие, прямоугольное отверстие и прямоугольный вырез.
